Valtra nie włącza WOM: naprawa przełącznika w podłokietniku
- Sprzęt
- Podłokietnik ciągnika Valtra
- Zgłoszony objaw
- Przycisk włączania WOM przestał działać. Elektronika zgłaszała problem z napędem wałka i nie uruchamiała napędu.
- Co się okazało
- Zimne luty na płytce przełączników w podłokietniku przerwały połączenia przełącznika WOM.
- Ta naprawa zajęła
- 4 dni
- Gwarancja
- 6 miesięcy
- Data naprawy
Z czym przyszedł klient
Do serwisu trafił podłokietnik z ciągnika Valtra. Przestał w nim działać przycisk włączania WOM, czyli wałka odbioru mocy, który napędza maszyny podpięte do ciągnika. Elektronika sygnalizowała problem z napędem wałka na przełączniku i z tego powodu nie uruchamiała napędu.
Poza laptopami i konsolami zajmujemy się też naprawą elektroniki maszyn rolniczych, a ten przypadek dobrze pokazuje, jak to wygląda w praktyce.
Co pokazała diagnostyka

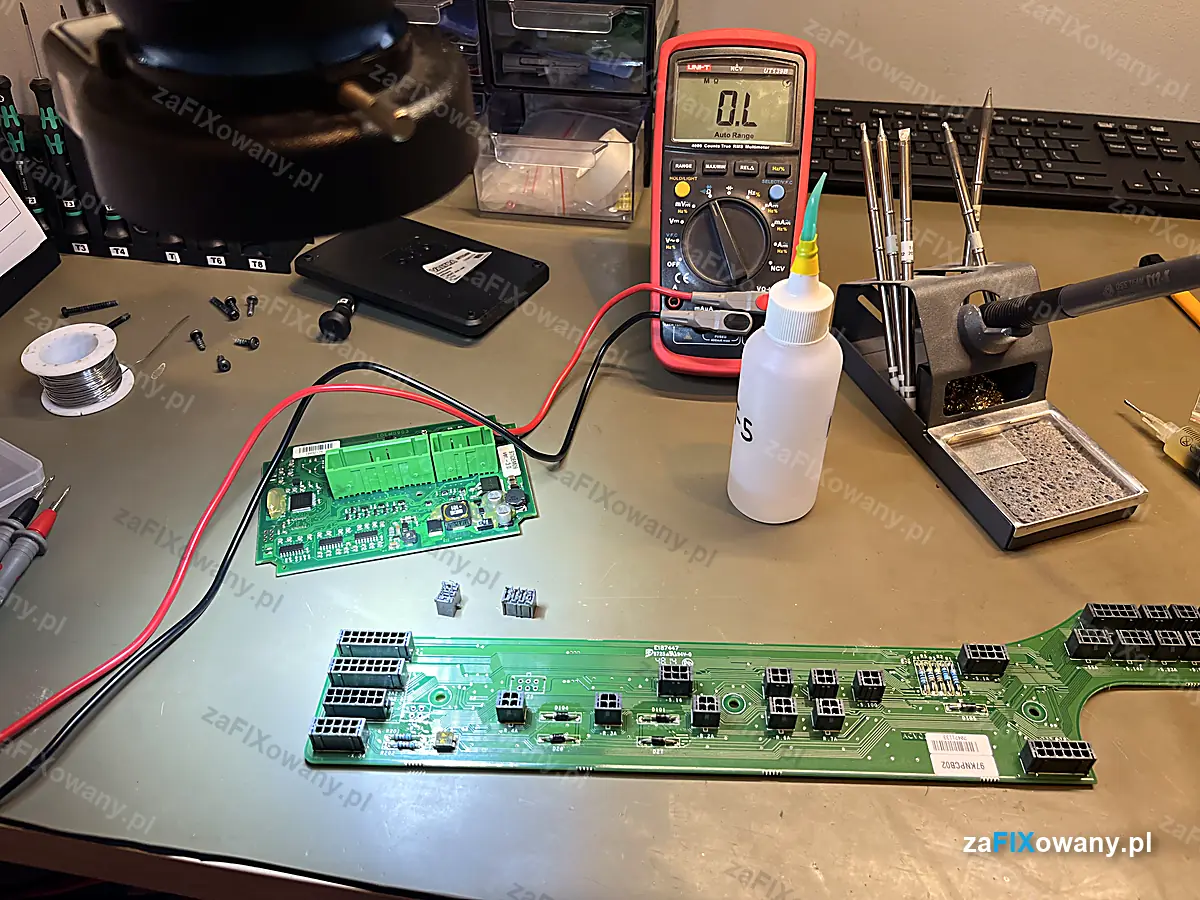

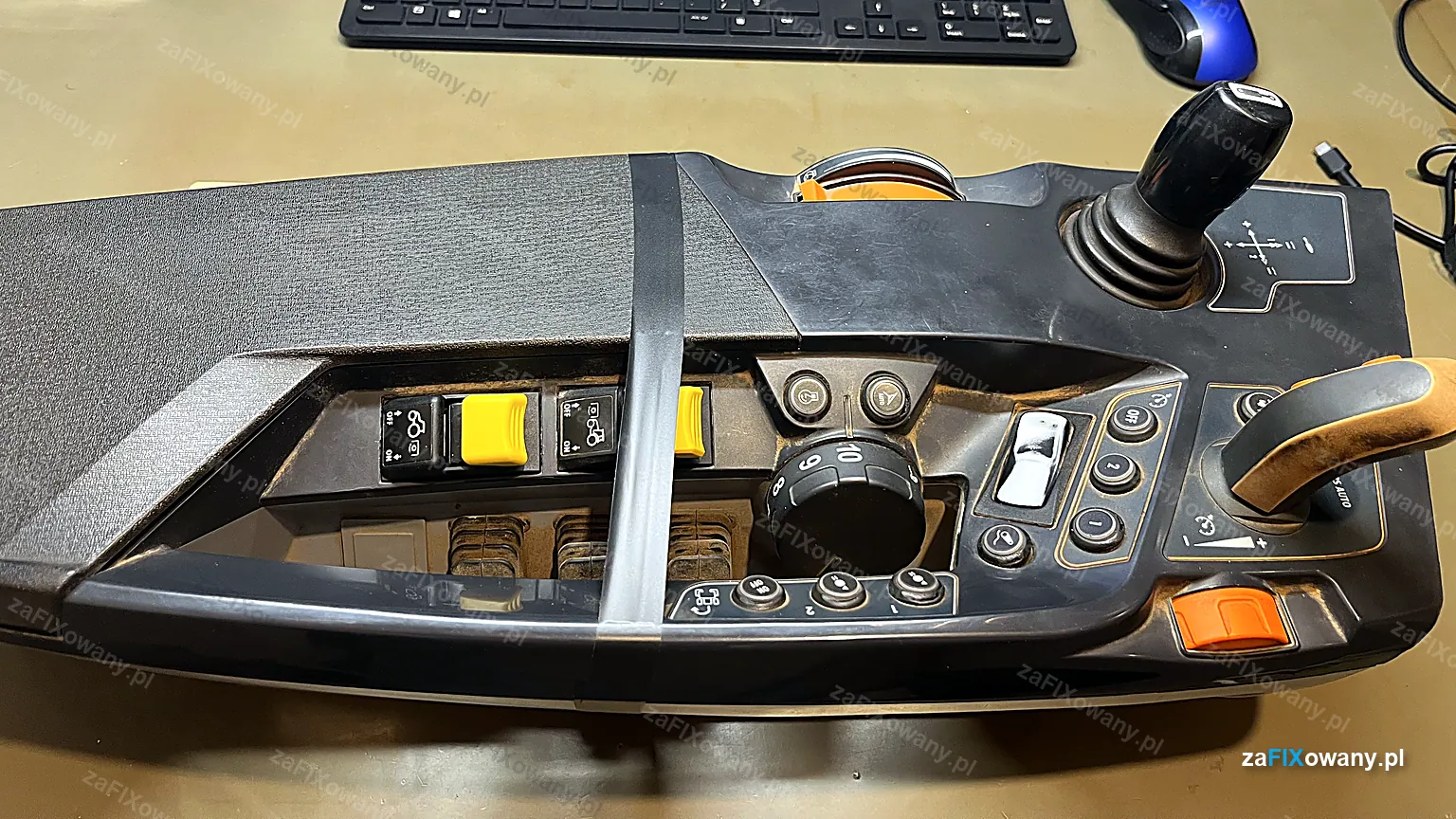

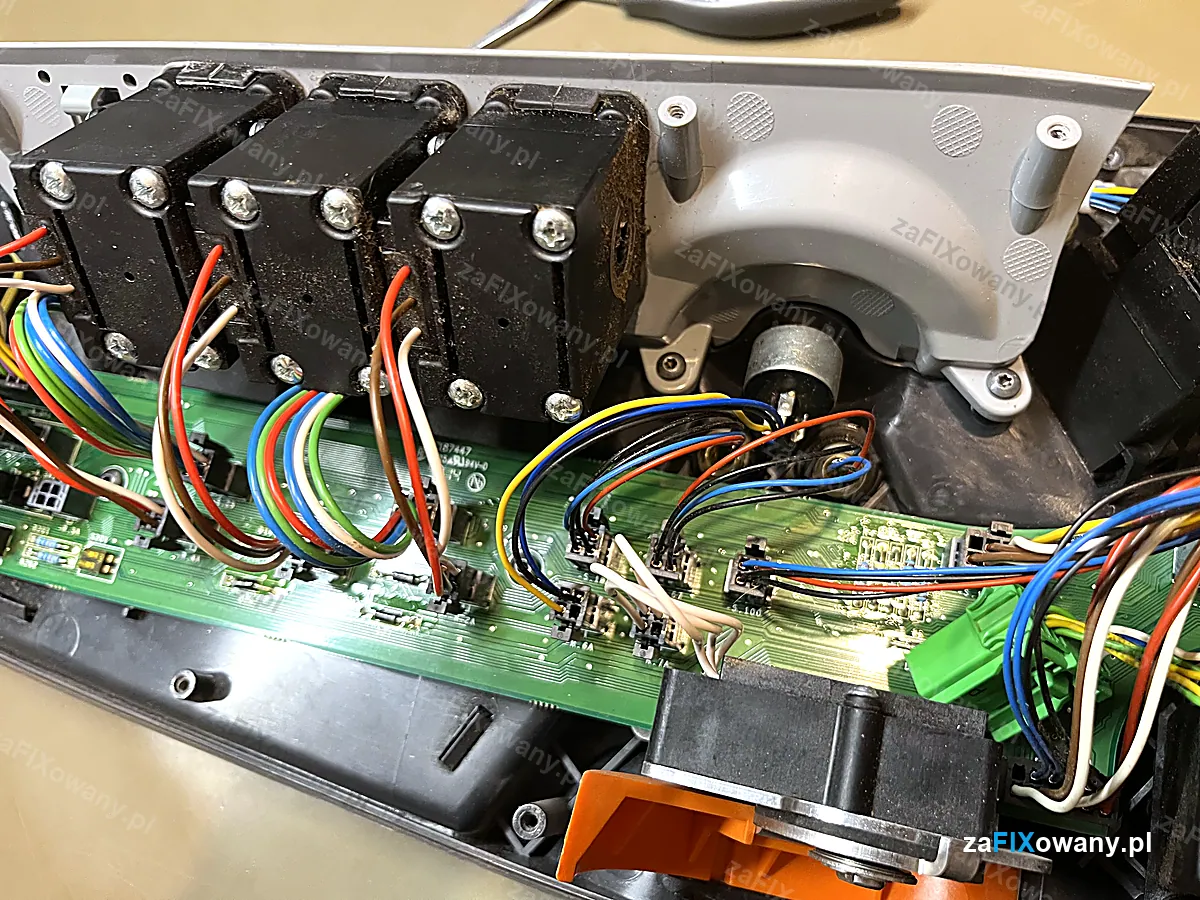

W podłokietniku ciągnika Valtra, obok joysticka, pokręteł i przycisków, są przełączniki WOM. Pod obudową pracuje kilka płytek elektroniki połączonych wiązkami przewodów. Żeby znaleźć usterkę, najpierw przeanalizowaliśmy konstrukcję podłokietnika i przygotowaliśmy własny schemat roboczy połączeń.
Przyczyną okazały się zimne luty na płytce przełączników, czyli połączenia lutownicze, które straciły dobry kontakt elektryczny. Przez nie połączenie przełącznika WOM z resztą elektroniki było przerwane.
Na czym polegała naprawa
- analiza konstrukcji podłokietnika i przygotowanie schematu roboczego,
- zlokalizowanie usterki na płytce przełączników,

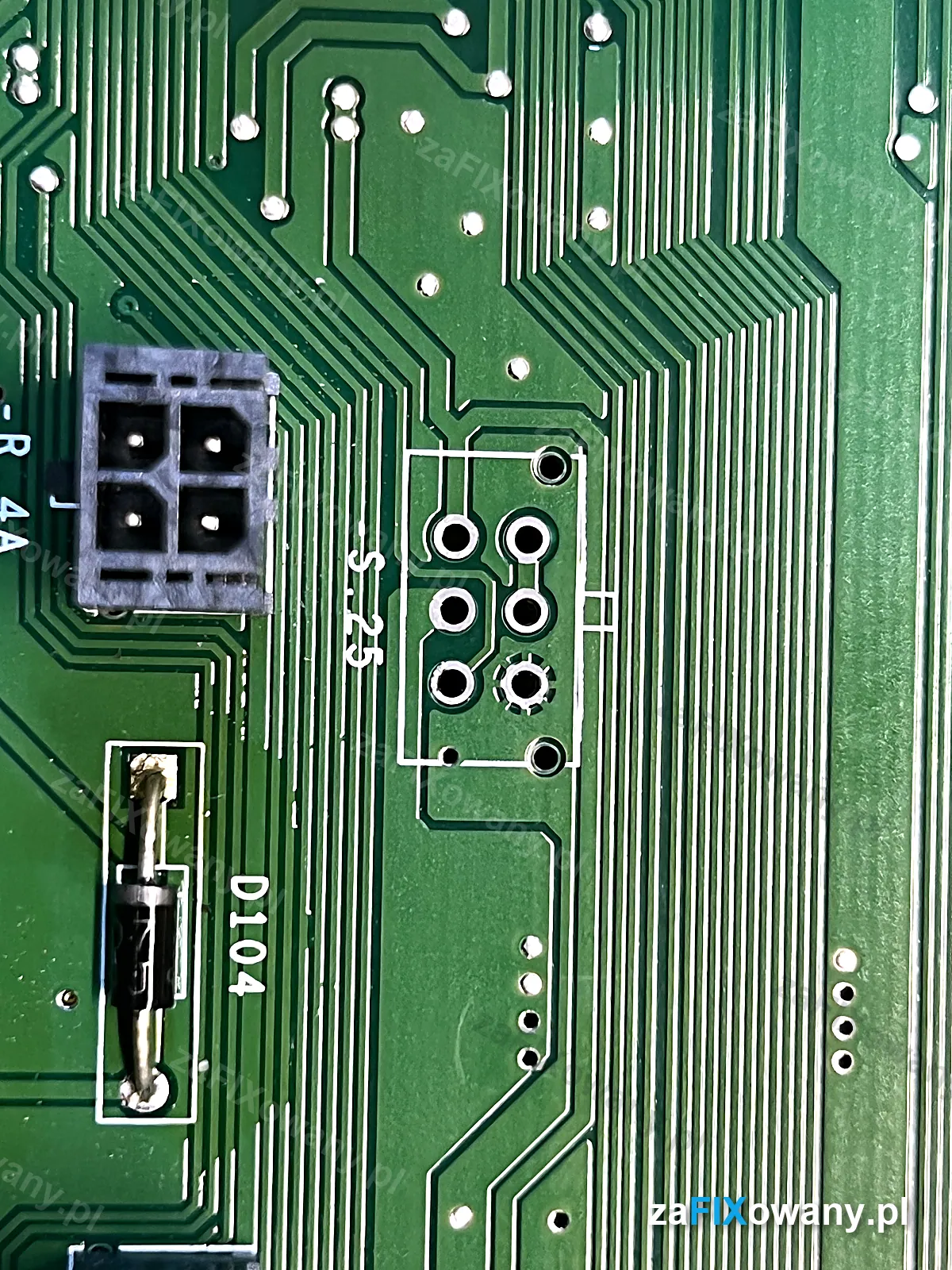

- wylutowanie przełącznika WOM, naprawa zimnych lutów i odtworzenie połączeń.
Efekt
Przełącznik WOM znów działa. Nie trzeba było wymieniać całego podłokietnika, więc klient zaoszczędził sporo pieniędzy.
Rada od serwisu
Gdy w podłokietniku ciągnika przestaje działać przycisk albo joystick Valtra zaczyna zachowywać się inaczej niż zwykle, nie zamawiaj od razu nowego podłokietnika. To drogi podzespół, a przyczyną może być jedno uszkodzone połączenie na płytce, tak jak tutaj. Zanim oddasz podłokietnik do serwisu, zanotuj, co dokładnie nie działa, jaki komunikat pokazuje ciągnik i czy usterka występuje stale, czy tylko czasami. To skraca diagnostykę.
Zdjęcia z naprawy
