Laptop ma kilka rodzajów złączy: okrągłe gniazdo zasilania (DC jack), USB-C z ładowaniem i obrazem, USB-A, HDMI, gniazdo audio i LAN. Wymieniamy każde z nich w laptopach Dell, HP, Lenovo, ASUS i innych marek. Najpierw sprawdzamy, czy winny jest sam port, czy układ na płycie głównej tuż za nim, bo od tego zależy zakres naprawy.
Diagnoza
Objawy zależą od złącza. Zanim oddasz laptopa, sprawdź port innym kablem i innym urządzeniem: uszkodzony przewód daje te same objawy co zepsute gniazdo.
Szczegóły tej usterki: wymiana gniazda ładowania laptopa.
Telewizor podłączony do anteny potrafi przyjąć przepięcie i przekazać je kablem HDMI dalej, do laptopa. Tak było w HP ProBook 840 G8, któremu burza uszkodziła kontroler HDMI. Sam laptop działał, a nie działało tylko złącze obrazu.
Budowa
Producenci laptopów mocują złącza na kilka sposobów. Od tego zależy zakres naprawy i jej cena, dlatego sprawdzamy to przy bezpłatnej diagnozie.
W części laptopów okrągłe gniazdo zasilania nie jest przylutowane do płyty, tylko wpięte do niej krótkim przewodem z wtyczką. Wymieniamy wtedy cały element, bez lutowania. To najprostszy przypadek.

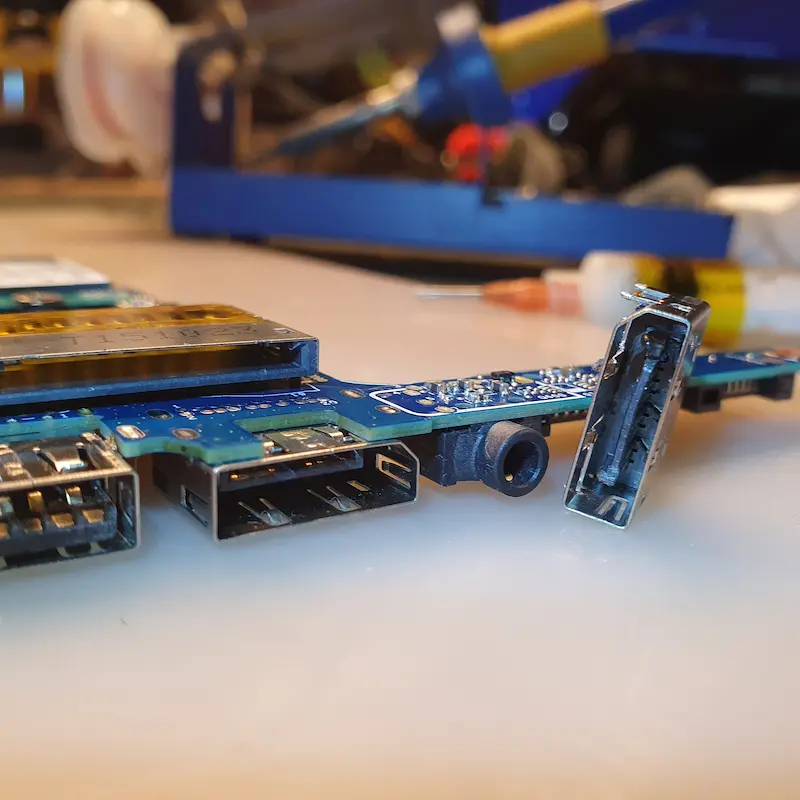

Porty USB, gniazdo audio albo czytnik kart często siedzą na małej płytce połączonej z płytą główną taśmą. Uszkodzoną płytkę naprawiamy albo wymieniamy, a płyta główna zostaje nietknięta.
USB-C i HDMI są często lutowane bezpośrednio do płyty. Stare złącze trzeba wylutować tak, żeby nie zerwać pól lutowniczych ani ścieżek, a nowe wlutować i sprawdzić każdy styk.
Za złączem pracuje kontroler: przy HDMI układ obsługujący sygnał obrazu, przy USB-C sterownik zasilania. Po przepięciu albo zwarciu sam nowy port nie wystarczy, więc mierzymy też układy wokół niego i wymieniamy uszkodzone elementy zamiast całej płyty.
Z warsztatu
Jak pracujemy
Od sprawdzenia kabla po test z prawdziwym sprzętem podłączonym do nowego portu.
Sprawdzamy złącze innym zasilaczem, kablem i urządzeniem. Uszkodzony przewód zasilacza albo kabel HDMI daje te same objawy co zepsute gniazdo, a kosztuje dużo mniej.
Po otwarciu obudowy widać, czy port jest na przewodzie, na płytce, czy na płycie głównej. Wtedy podajemy cenę. Jeśli zrezygnujesz, oddajemy laptopa bez opłat.
Złącze przylutowane do płyty wylutowujemy, czyścimy pola lutownicze i wlutowujemy nowe. Gniazdo na przewodzie albo płytkę z portami wymieniamy w całości, bez lutowania.
Multimetrem sprawdzamy kontroler i drobne elementy SMD za złączem. Gdy przepięcie uszkodziło układ, wymieniamy go razem z portem.
Do nowego portu podłączamy to, do czego służy: zasilacz, monitor, pendrive albo słuchawki. Ładowanie przez USB-C sprawdzamy miernikiem, który pokazuje napięcie i moc.
Cennik
Jedna stawka wyjściowa dla wszystkich złączy, w laptopach każdej marki.
Dotyczy wszystkich typów portów: gniazda zasilania, USB, HDMI i innych. Ostateczna cena zależy od modelu laptopa i rodzaju gniazda, podajemy ją po bezpłatnej wycenie.
W cenie: oryginalne części, robocizna i gwarancja. Bez ukrytych kosztów.
bezpłatna
Diagnoza i wycena bezpłatne, także przy rezygnacji z naprawy.
1–3 dni robocze
Od przyjęcia sprzętu do odbioru.
Min. 6 miesięcy na wykonaną usługę.
FAQ
Pytania, które najczęściej słyszymy od właścicieli laptopów z uszkodzonym złączem.
Kontakt
Napisz model laptopa i które złącze nie działa. Jeśli możesz, dodaj zdjęcie gniazda z bliska: wyrobione, pęknięte albo nadtopione złącze często widać już na zdjęciu.
