ASUS ZenBook nie ładuje po upadku: uszkodzone gniazdo USB-C

Sprzęt: ASUS ZenBook
Zgłoszony objaw: Po upadku z podłączonym zasilaczem laptop przestał się ładować, a port USB-C przestał działać.
Co się okazało: Upadek z wpiętą wtyczką zniszczył gniazdo USB-C mechanicznie. Do zwarcia na płycie głównej nie doszło.
Ta naprawa zajęła: 30 minut
Gwarancja: 6 miesięcy
Data naprawy: sierpień 2025

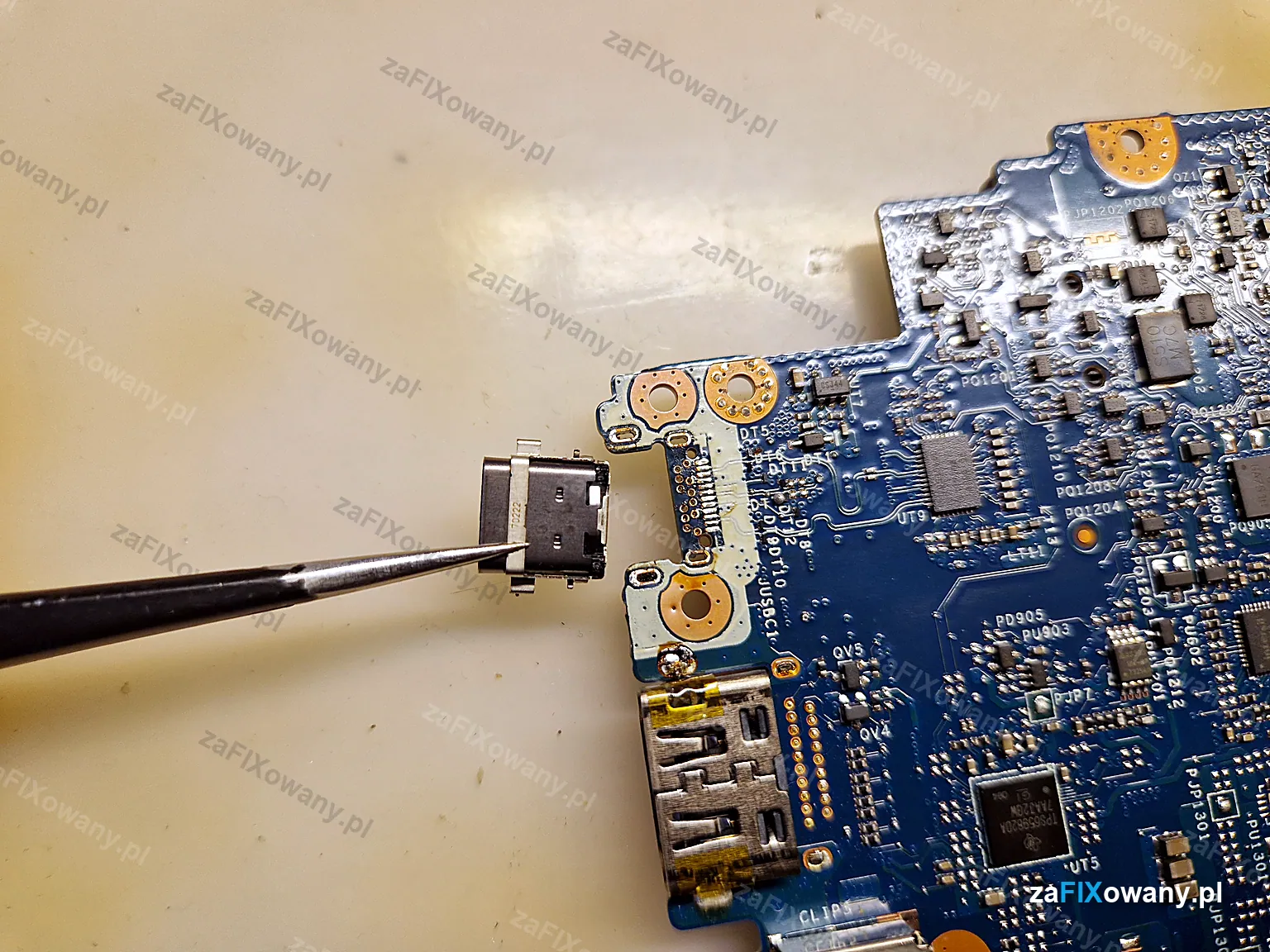

Gniazdo USB-C trzymane pęsetą przy płycie głównej laptopa ASUS ZenBook — Gniazdo USB-C przy polach lutowniczych na płycie głównej

Z czym przyszedł klient

ASUS ZenBook spadł na podłogę, kiedy był podłączony do zasilacza. Po upadku przestał się ładować, a port USB-C przestał działać.

Co pokazała diagnostyka

Wtyczka była wpięta w chwili upadku i siła uderzenia zniszczyła gniazdo USB-C od środka. Na szczęście uszkodzenie było czysto mechaniczne: nie doszło do żadnego zwarcia, a elektronika na płycie głównej przetrwała bez szwanku.

To ważna różnica. Przy uszkodzonym gnieździe prąd z zasilacza potrafi trafić tam, gdzie nie powinien, i uszkodzić układy na płycie, jak w Lenovo Legion Y540, w którym zwarcie w gnieździe spaliło układ KBC. Tutaj wystarczyła wymiana samego gniazda.

Na czym polegała naprawa

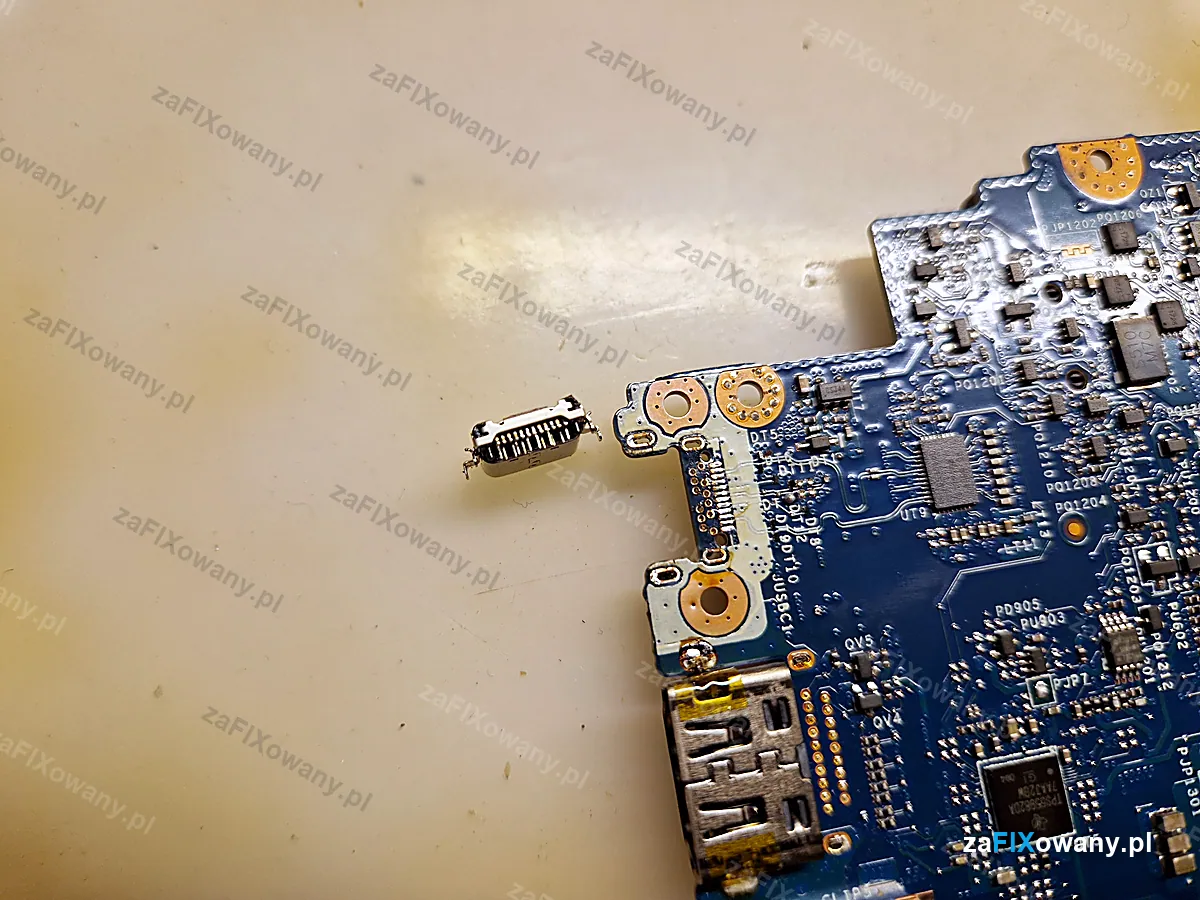

wylutowanie uszkodzonego gniazda USB-C z płyty głównej,
wlutowanie nowego gniazda.

Ten ZenBook ma bardzo prostą, przyjazną serwisowo konstrukcję, więc sama wymiana gniazda zajęła około 30 minut.

Efekt

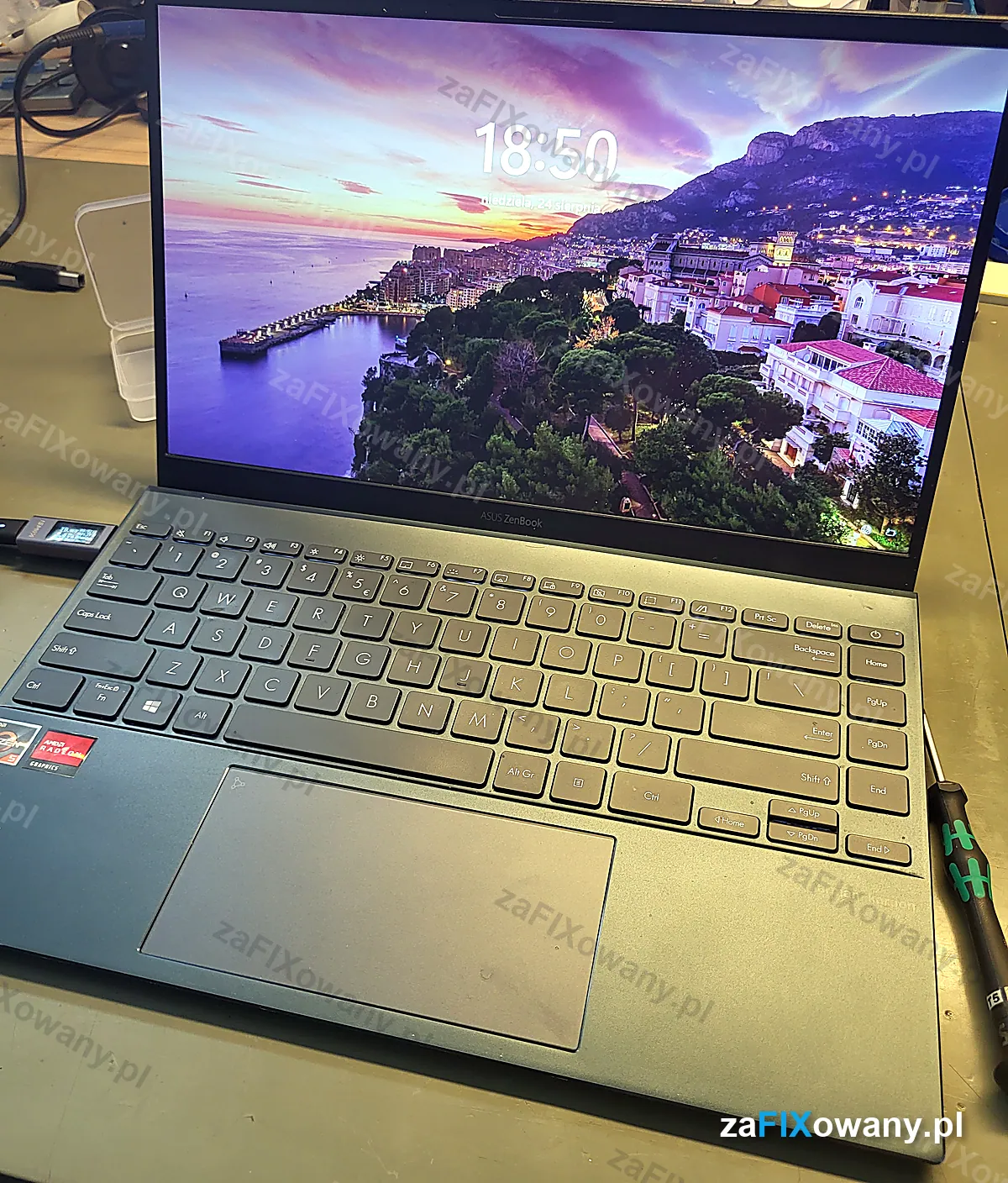

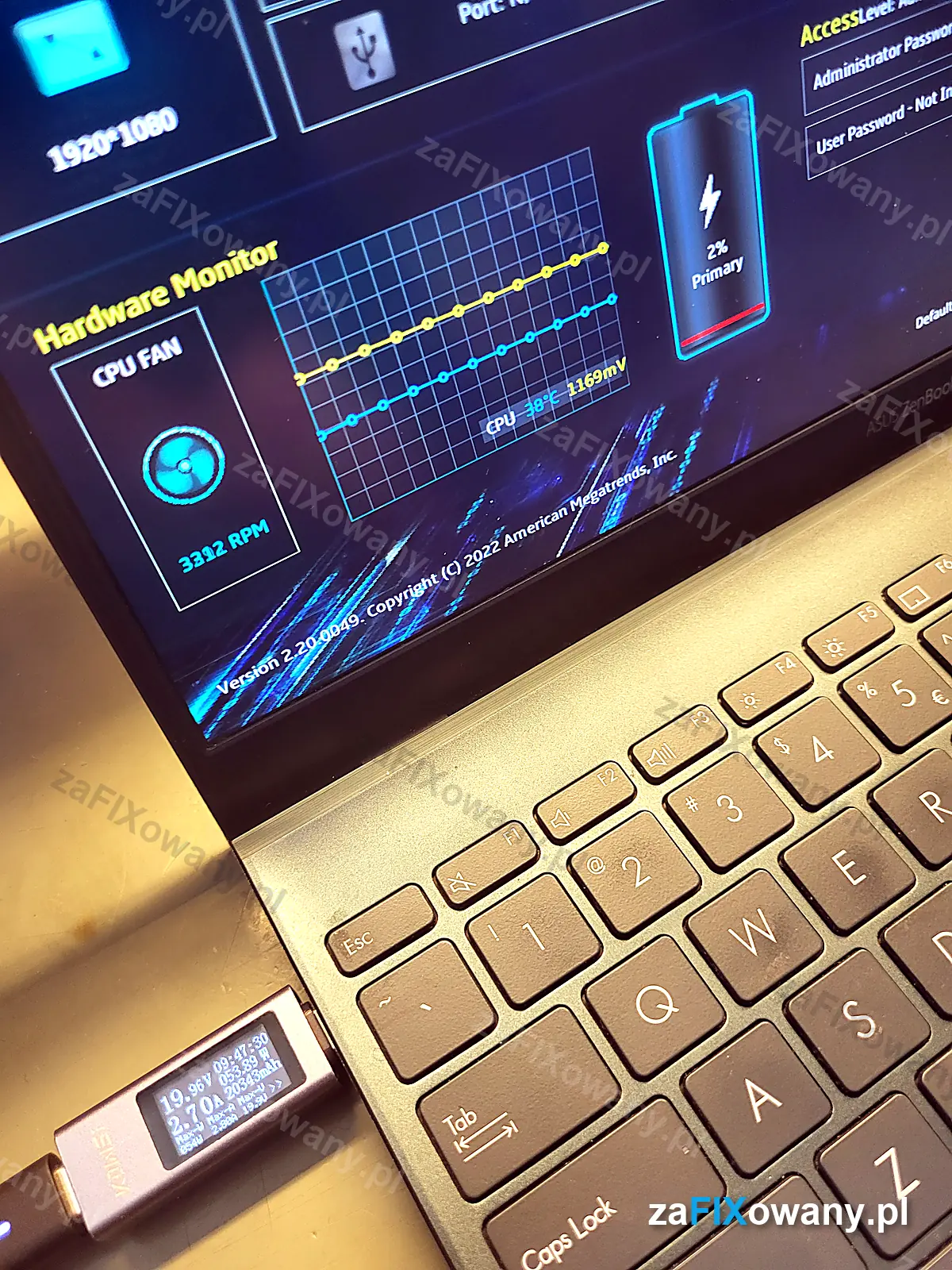

Laptop był gotowy do odbioru od razu po wymianie. Ładowanie działa stabilnie, a port znów poprawnie obsługuje urządzenia zewnętrzne.

Rada od serwisu

Prowadź przewód zasilacza tak, żeby nikt nie mógł niechcący o niego zahaczyć i pociągnąć za nim laptopa. Większość laptopów ląduje na podłodze właśnie w ten sposób. Ten klient miał szczęście, bo skończyło się na gnieździe. Taki upadek może skończyć się dużo poważniej, na przykład zbitą matrycą.
