Lenovo Legion Y540 nie ładuje: uszkodzony układ KBC

Sprzęt: Lenovo Legion Y540
Zgłoszony objaw: Uszkodzone gniazdo ładowania, brak reakcji na podłączenie zasilacza.
Co się okazało: Zwarcie w gnieździe: napięcie 20 V trafiło na linię identyfikacji zasilacza i uszkodziło układ KBC.
Ta naprawa zajęła: 2 dni robocze
Gwarancja: 6 miesięcy
Data naprawy: listopad 2025

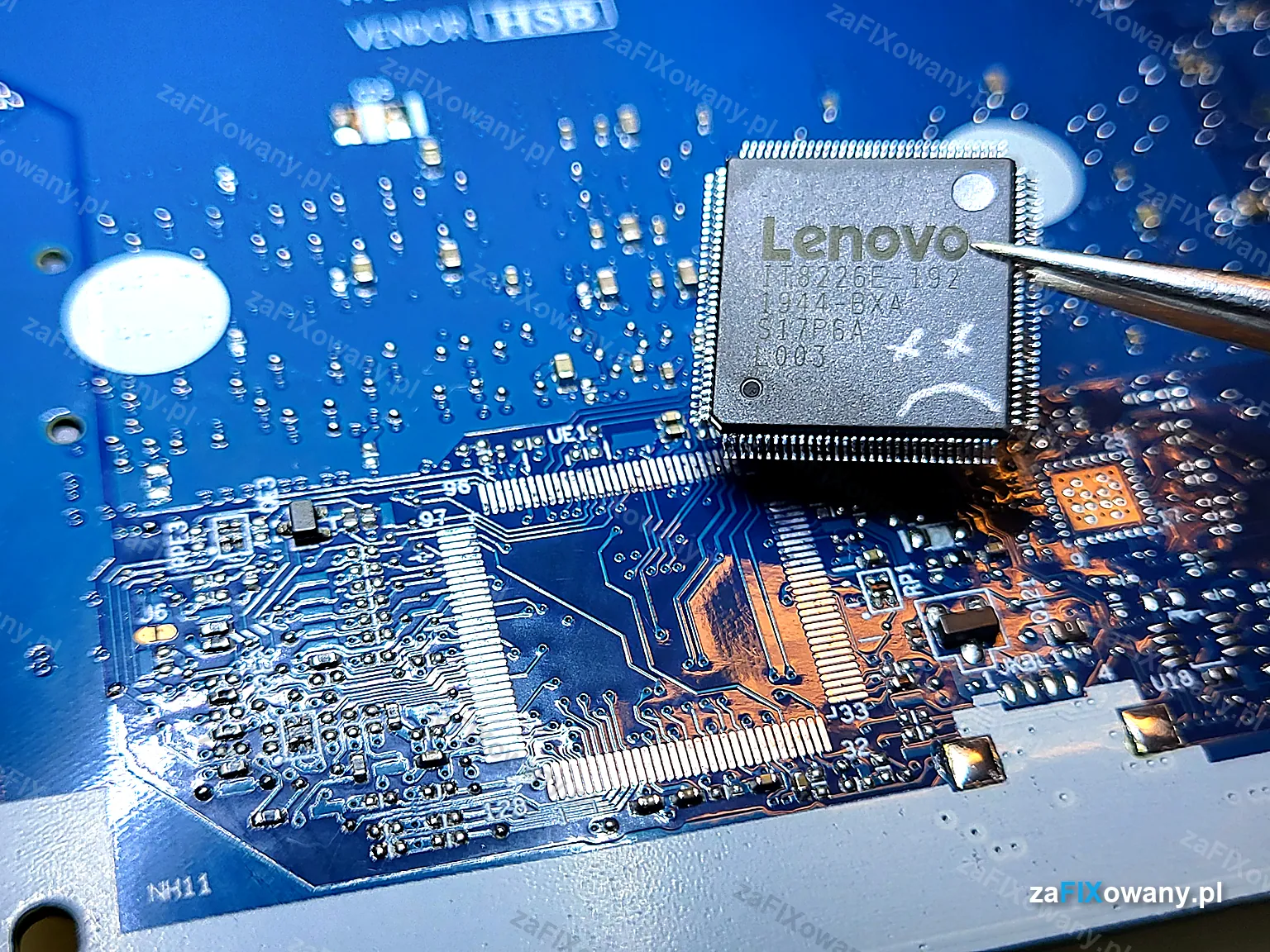

Uszkodzony układ KBC IT8226E zdjęty z płyty głównej Lenovo Legion Y540 — Uszkodzony układ KBC tuż po wylutowaniu z płyty

Z czym przyszedł klient

Lenovo Legion Y540 trafił do nas z uszkodzonym gniazdem ładowania. Laptop w ogóle nie reagował na podłączenie zasilacza.

Co pokazała diagnostyka

Gniazdo zasilania w tym Lenovo ma trzy linie: zasilanie 20 V, linię identyfikacji zasilacza i masę. Gniazdo było uszkodzone mechanicznie i w środku zwarły się dwie z nich. Napięcie 20 V (linia B+) przeszło na linię identyfikacji zasilacza.

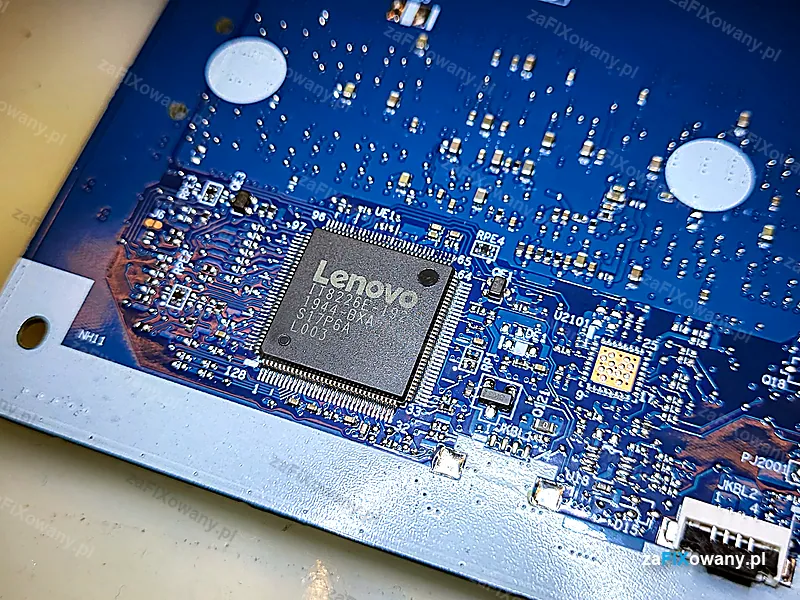

Tą linią 20 V dotarło do układu KBC, czyli głównego układu zarządzania energią, i uszkodziło go. Razem z nim uszkodziła się przetwornica 3 V / 5 V oraz kilka drobnych elementów SMD.

Był też dobry znak: przepięcie nie dotarło do mostka PCH. W tym modelu laptopa mostek PCH uszkadza się przy takiej awarii bardzo często.

Na czym polegała naprawa

pomiar rezystancji na linii B+ oraz na linii +3 V w okolicy układu KBC: obie pokazały pełne zwarcie do masy,
demontaż uszkodzonego gniazda i układu KBC,
wylutowanie gorącym powietrzem uszkodzonej przetwornicy 3 V / 5 V, po którym zniknęły wszystkie zwarcia,

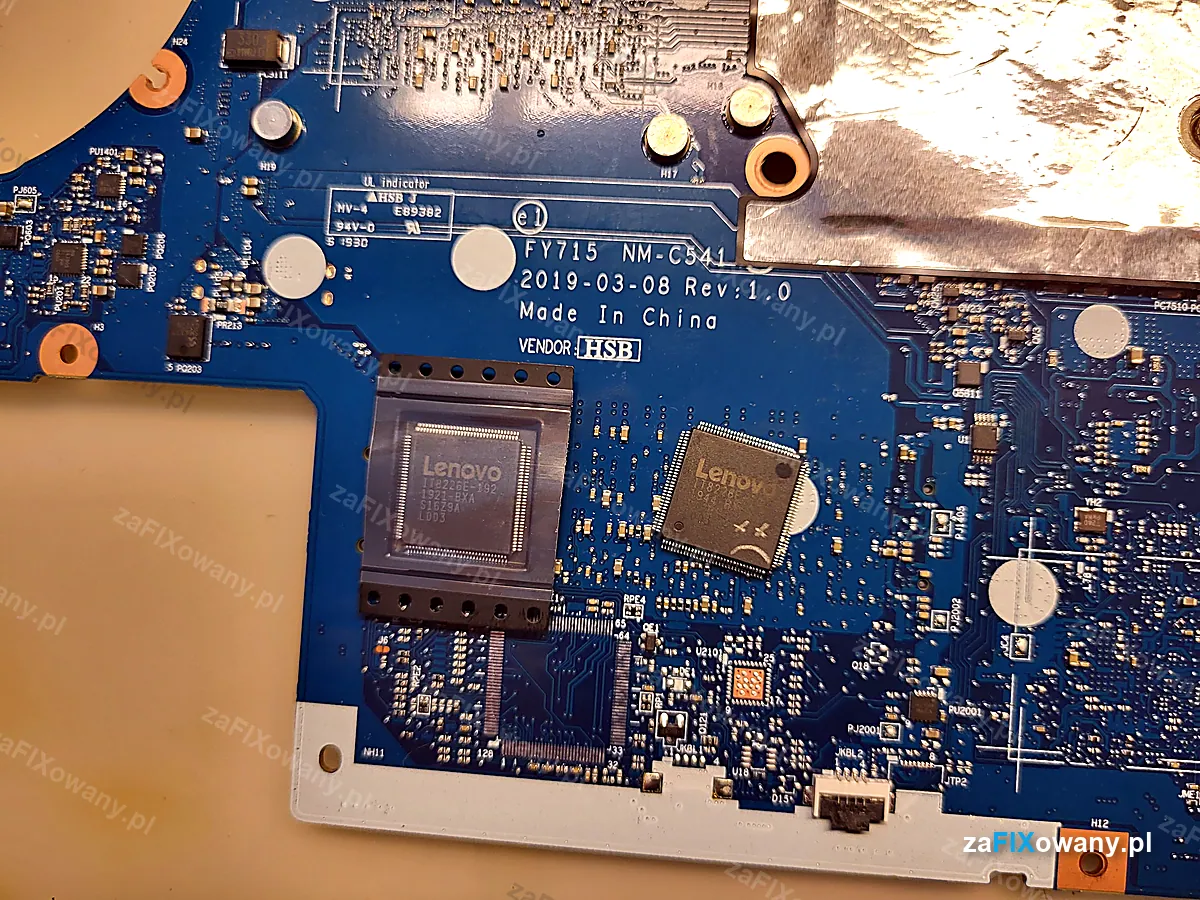

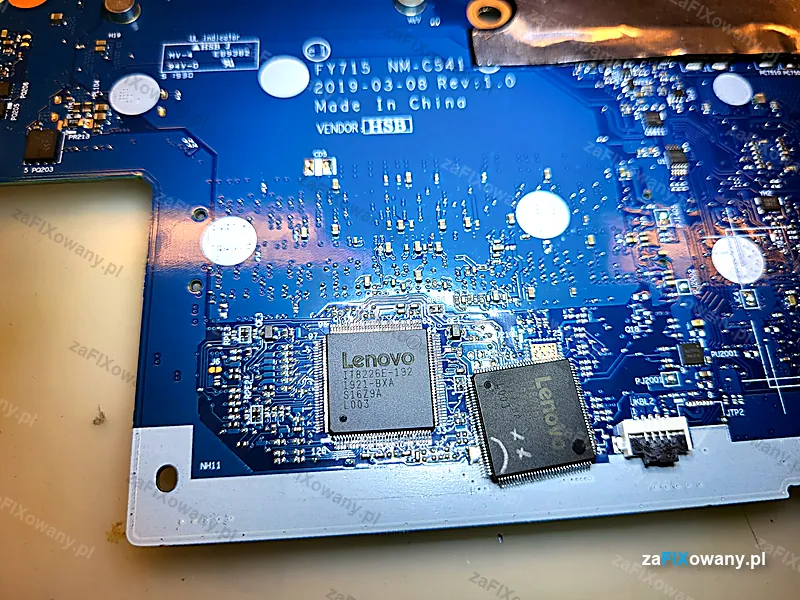

zaprogramowanie nowego układu KBC i wlutowanie go w płytę,
przylutowanie nowej przetwornicy i wymiana uszkodzonych drobnych elementów SMD,
wymiana gniazda ładowania,
przy okazji konserwacja układu chłodzenia z wymianą pasty termoprzewodzącej.

Programowanie to w tym modelu osobny etap: KBC w Legionie Y540 jest układem programowalnym i trzeba go zaprogramować specjalnym programatorem, zanim trafi na płytę główną. Sam zakup i wlutowanie nowego układu nic by nie dało. Więcej o takich naprawach piszemy w artykule o mikrolutowaniu i naprawie płyty głównej.

Efekt

Laptop wrócił do pełnej sprawności. Po konserwacji chłodzenia pracuje też z niższymi temperaturami na rdzeniach procesora i karty graficznej.

Rada od serwisu

Uważaj przy przenoszeniu laptopa z podłączonym zasilaczem, bo szarpnięcie za przewód uszkadza gniazdo. Jeśli przy wkładaniu wtyczki czujesz wyraźny luz albo odwrotnie, duży opór, obejrzyj gniazdo, czy nie jest popękane, i w żadnym wypadku nie podłączaj wtedy zasilacza do prądu.
