Sterownik bramy przesuwnej: przepięcie spaliło diody

Sprzęt: Radiowy sterownik bramy przesuwnej
Zgłoszony objaw: Brama przestała reagować na pilota i przycisk, a sterownik nie dawał znaku życia.
Co się okazało: Przepięcie przebiło diody zabezpieczające przy przekaźniku. Spaliły się elementy SMD i laminat płytki.
Ta naprawa zajęła: 3 dni
Gwarancja: 6 miesięcy
Data naprawy: lipiec 2026

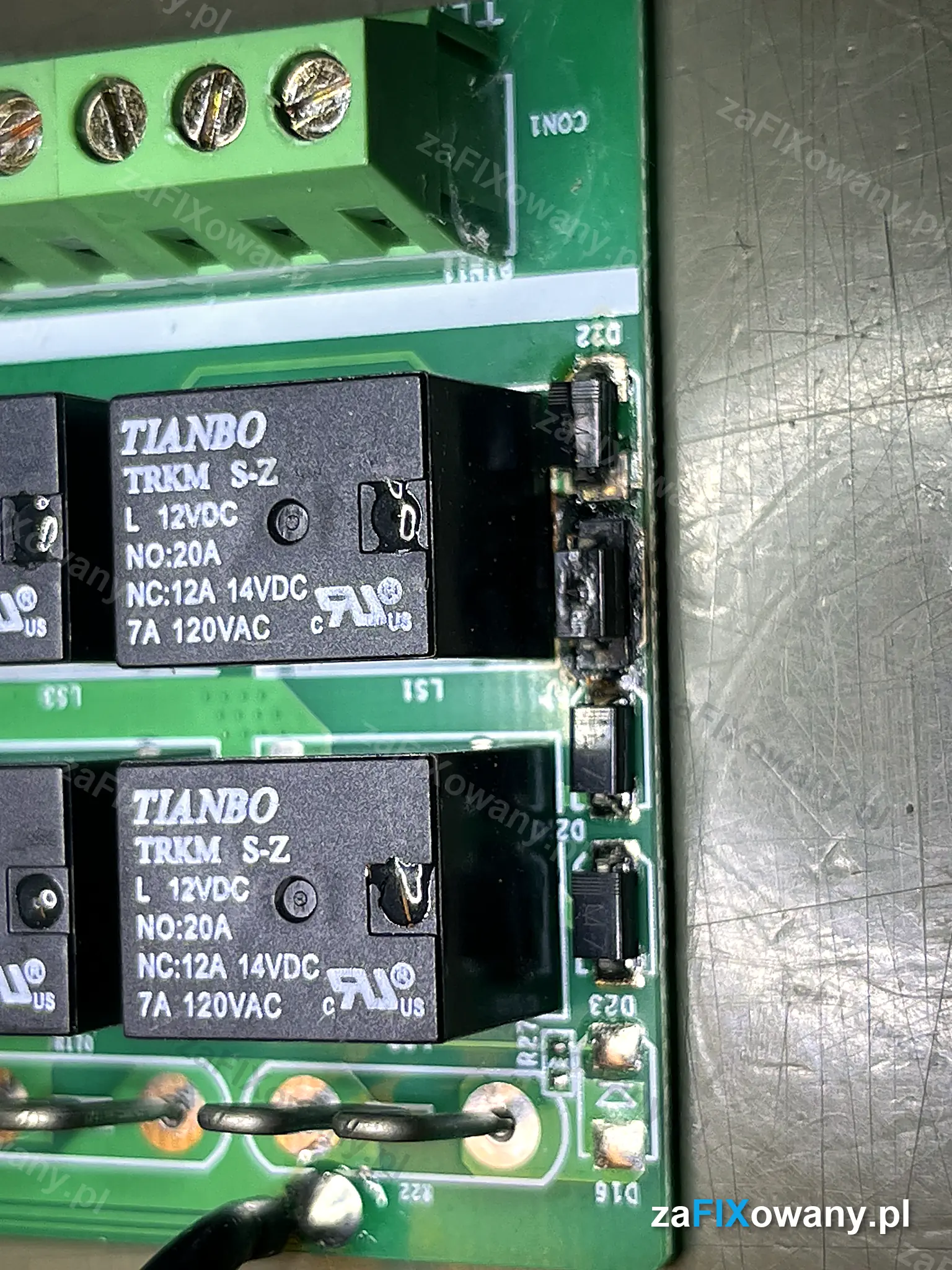

Spalone diody SMD i zwęglony laminat przy przekaźniku na płytce sterownika bramy przesuwnej — Spalone diody zabezpieczające przy przekaźniku, laminat wokół nich zwęglony

Z czym przyszedł klient

Do serwisu trafił radiowy sterownik bramy przesuwnej. Po przepięciu brama przestała reagować na pilota i przycisk, a sam sterownik nie dawał znaku życia.

Co pokazała diagnostyka

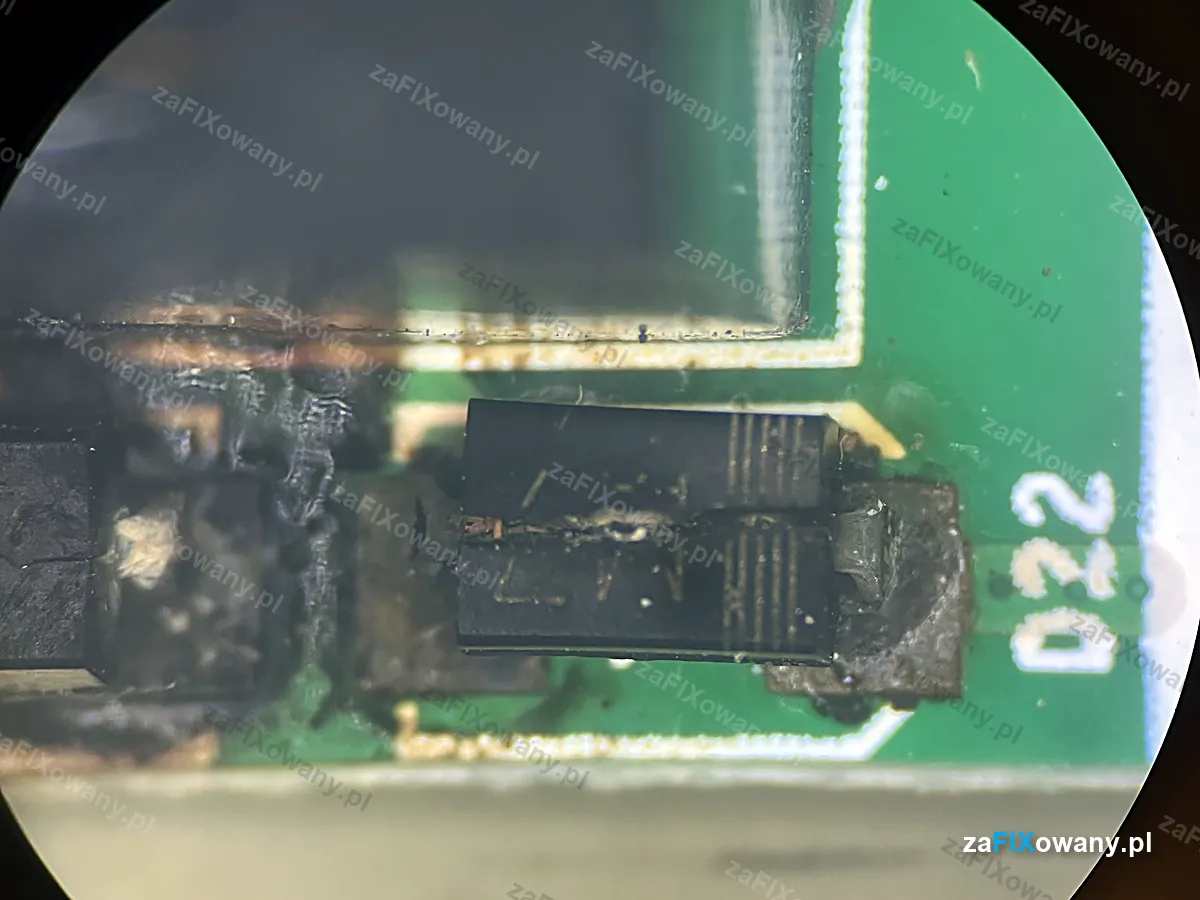

Już na pierwszy rzut oka było widać ślady spalenia. Przy jednym z przekaźników, które załączają silnik bramy, spaliły się diody zabezpieczające. To małe elementy SMD, których zadaniem jest chronić elektronikę przed skokami napięcia. Przepięcie było na tyle silne, że przebiło je na wylot, a razem z nimi przypalił się laminat płytki, czyli sam materiał, na którym poprowadzone są ścieżki.

Widoczne uszkodzenia to jednak nie wszystko. Przy takim przepięciu prąd rozchodzi się po płytce i potrafi uszkodzić elementy, które z wierzchu wyglądają na całe. Dlatego sprawdziliśmy po kolei wszystkie elementy w tym obwodzie, a nie tylko te przypalone.

Na czym polegała naprawa

wylutowanie przekaźnika, żeby dostać się do spalonego miejsca,

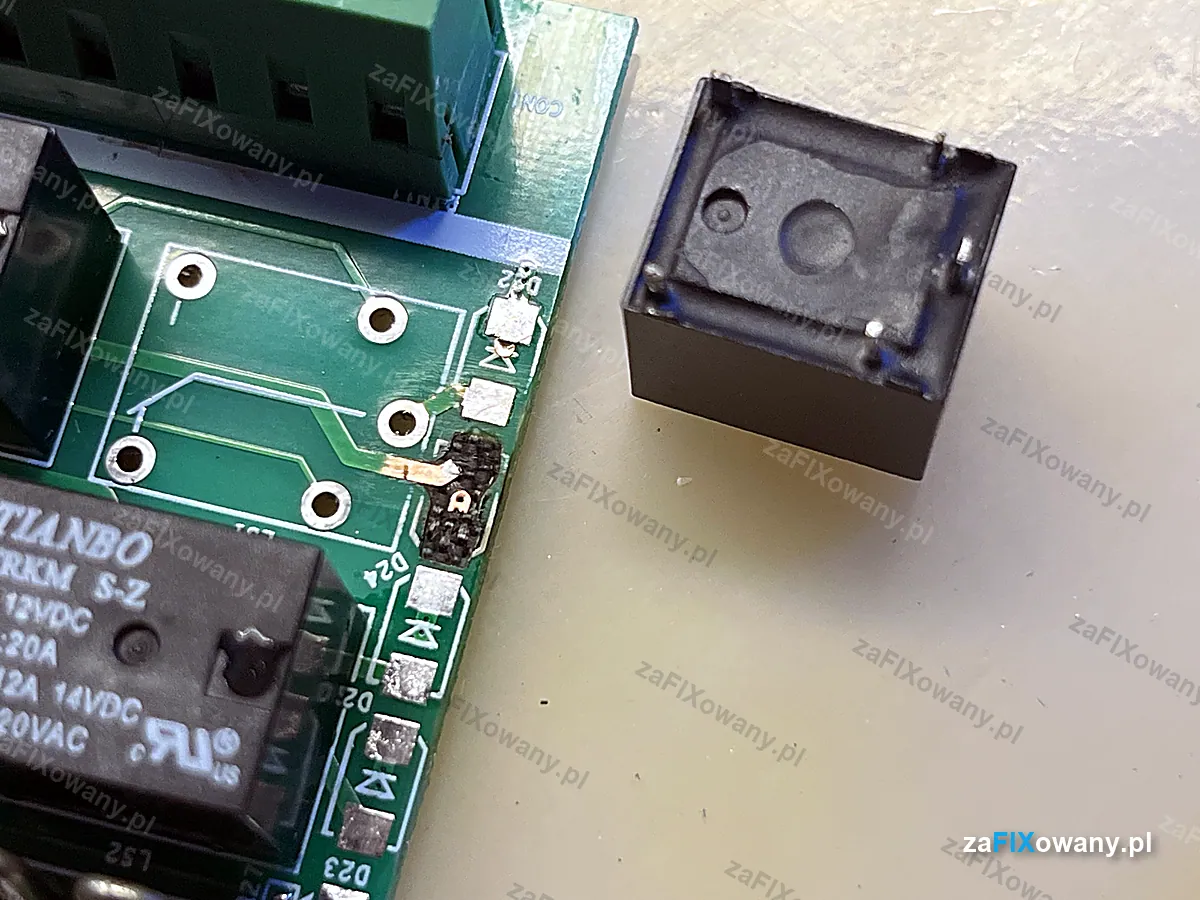

usunięcie spalonych diod, oczyszczenie zwęglonego laminatu i odbudowa spalonych połączeń,
zdjęcie i sprawdzenie pozostałych diod w tym obwodzie, wymiana uszkodzonych,

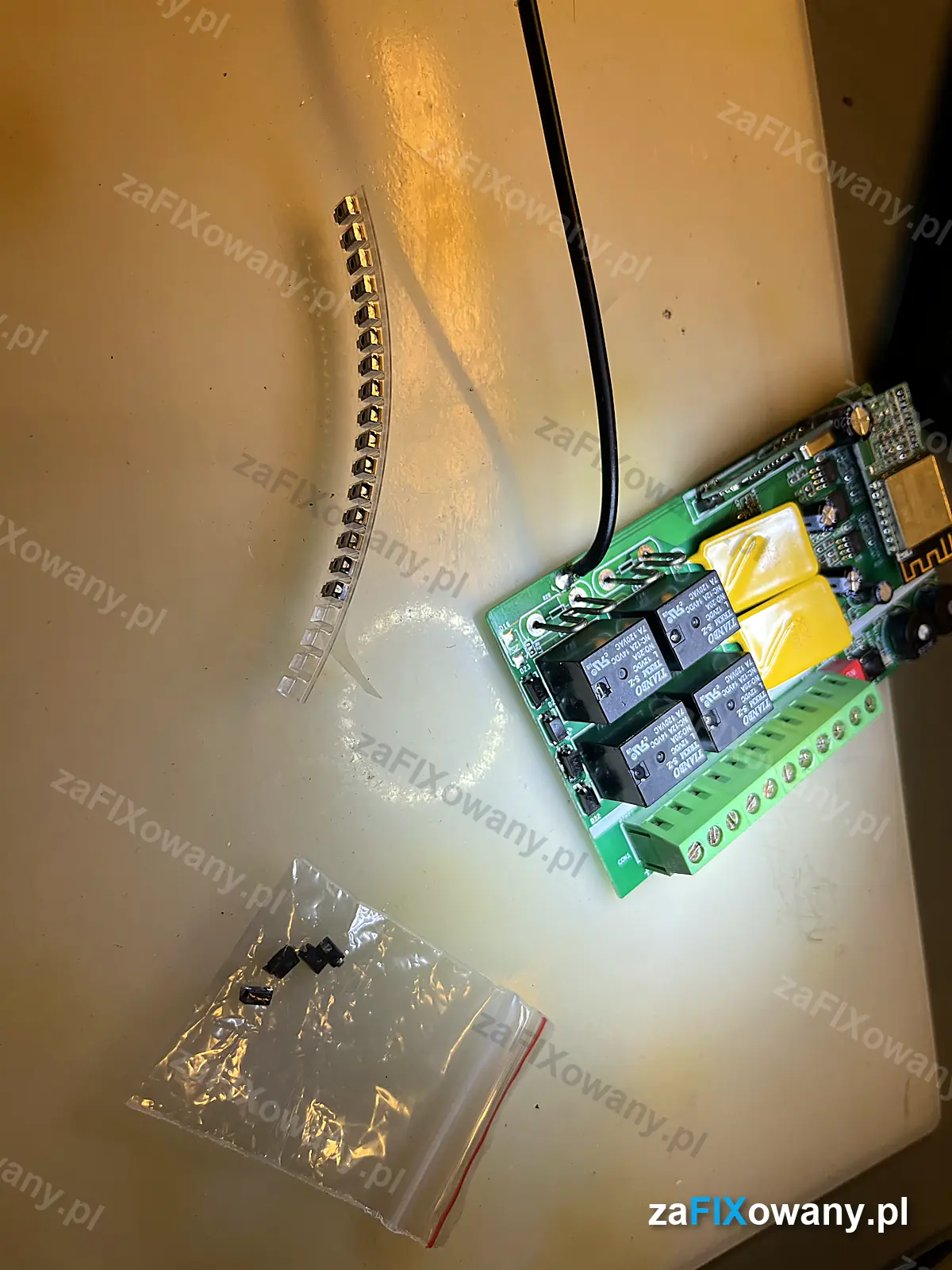

montaż nowych elementów SMD i ponowne wlutowanie przekaźnika,

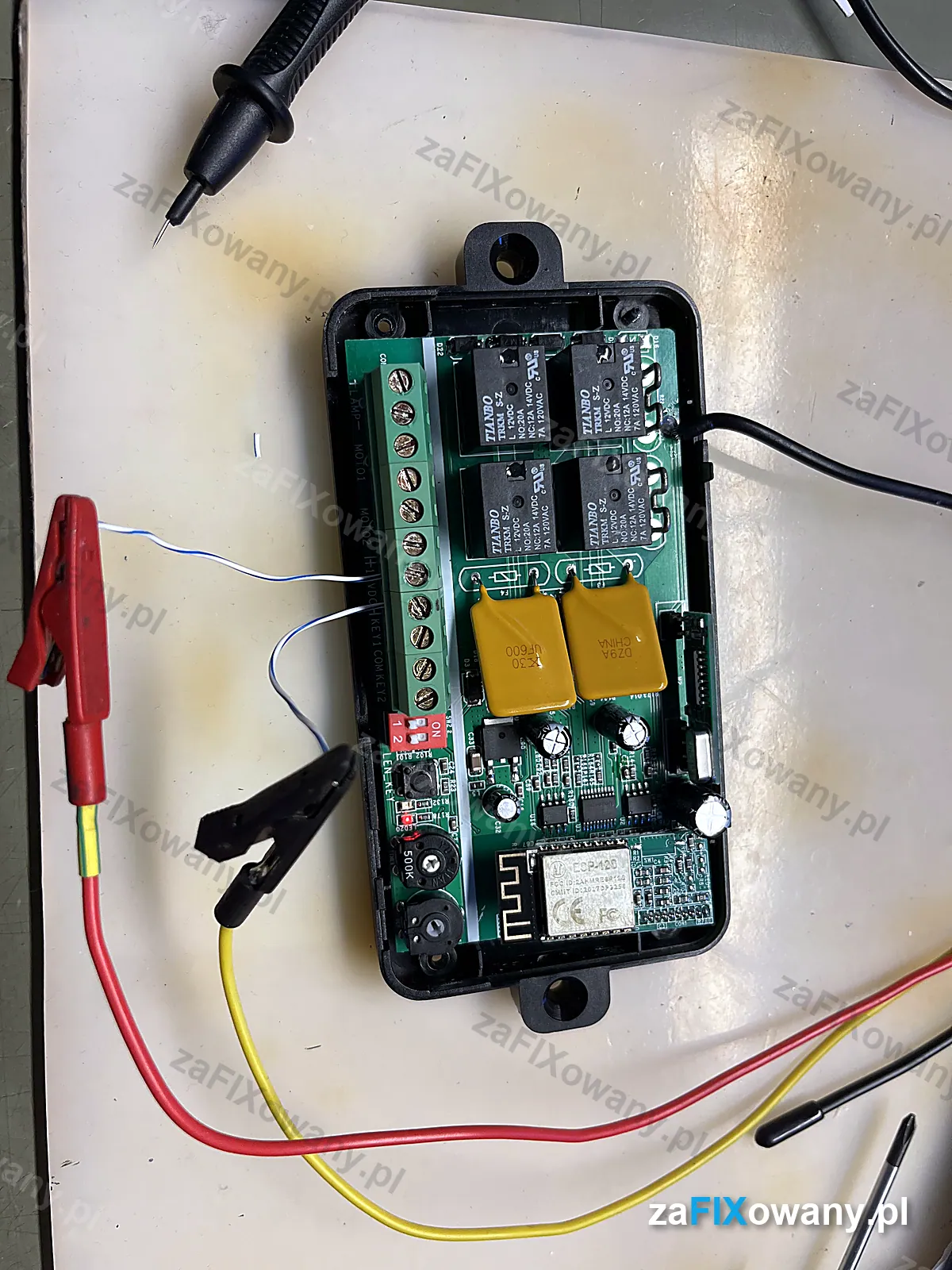

test sterownika na zasilaniu.

Zwęglony laminat trzeba usunąć do czystego materiału. Spalony laminat przewodzi prąd, więc zostawiony na płytce mógłby po jakimś czasie znowu doprowadzić do zwarcia.

Efekt

Sterownik znów działa: reaguje na pilota i przycisk, załącza silnik bramy w obu kierunkach i steruje lampą.

Rada od serwisu

Sterownik bramy ma długie przewody do silnika, fotokomórek i przycisku, a przez nie przepięcie z instalacji łatwo dociera do elektroniki. Warto zabezpieczyć zasilanie bramy ogranicznikiem przepięć, a gdy brama nagle przestanie działać, nie włączać jej wielokrotnie na próbę, tylko od razu oddać sterownik do sprawdzenia.
