PS5 przegrzewa się i wyłącza: przesunięty ciekły metal

Z czym przyszedł klient

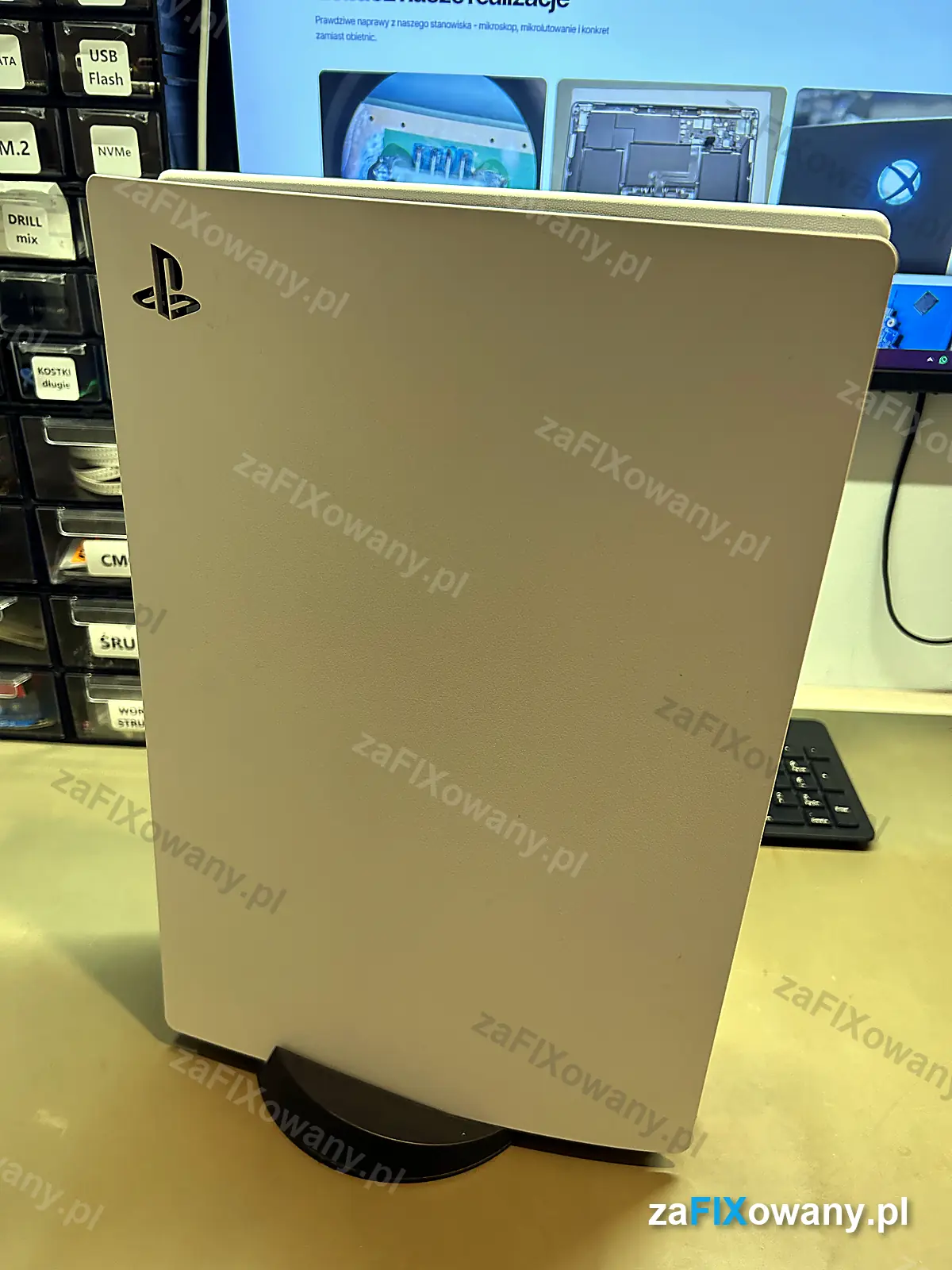

PlayStation 5 przegrzewała się i wyłączała przy bardziej wymagających grach. Działo się to zawsze pod obciążeniem, gdy konsola mocno pracowała. Konsola stała u klienta w pozycji pionowej.

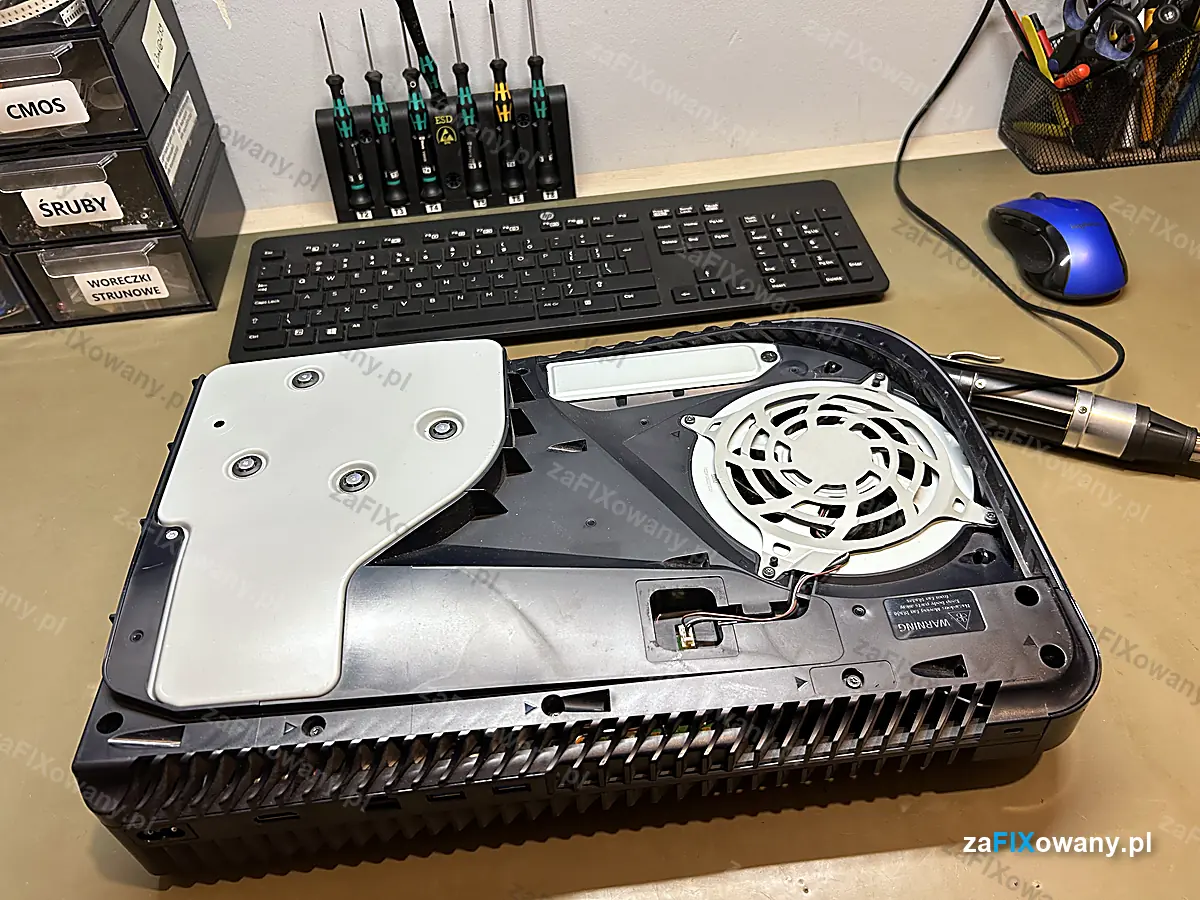

Klient dbał o konsolę: w środku nie było kurzu, wentylator i radiator były czyste. Mimo to problem z przegrzewaniem się pojawił, więc przyczyna musiała leżeć głębiej niż w zwykłym zabrudzeniu.

Co pokazała diagnostyka

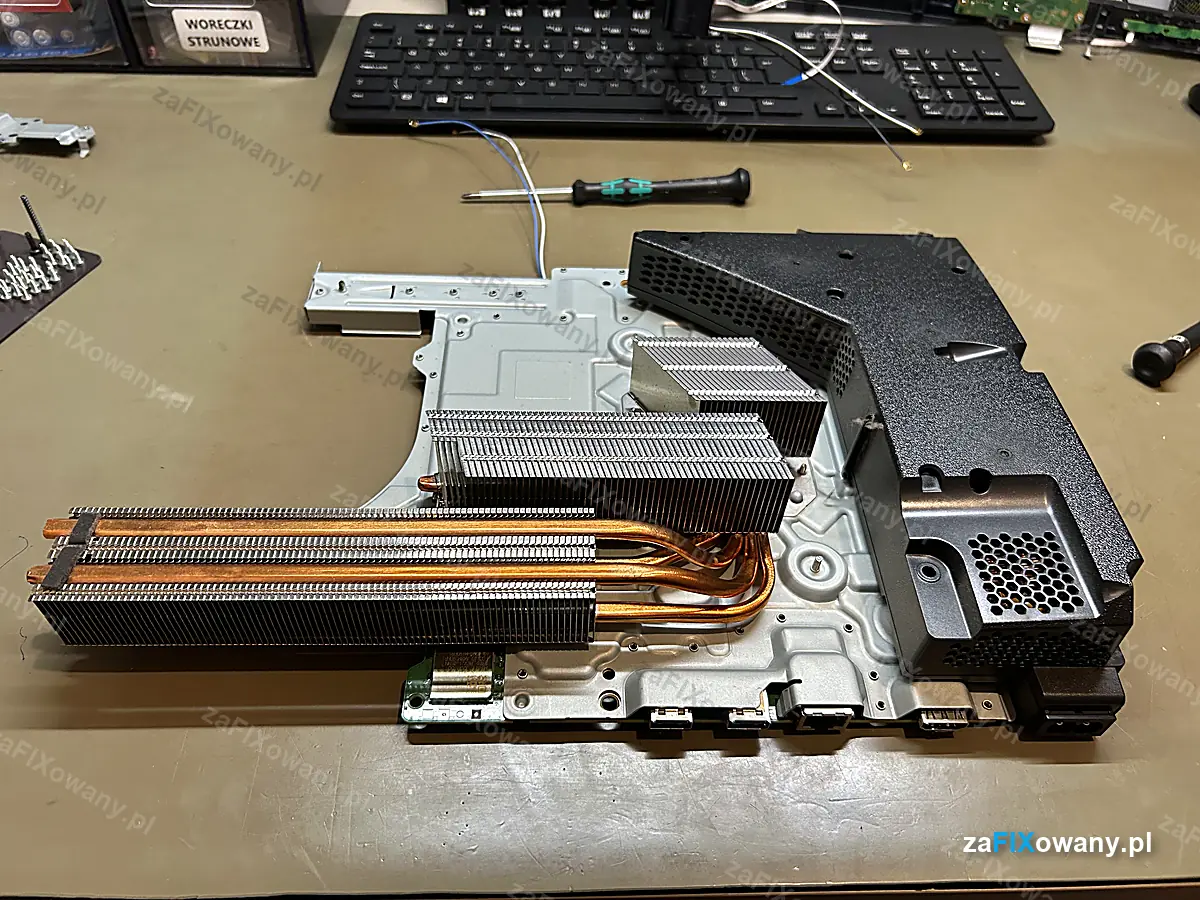

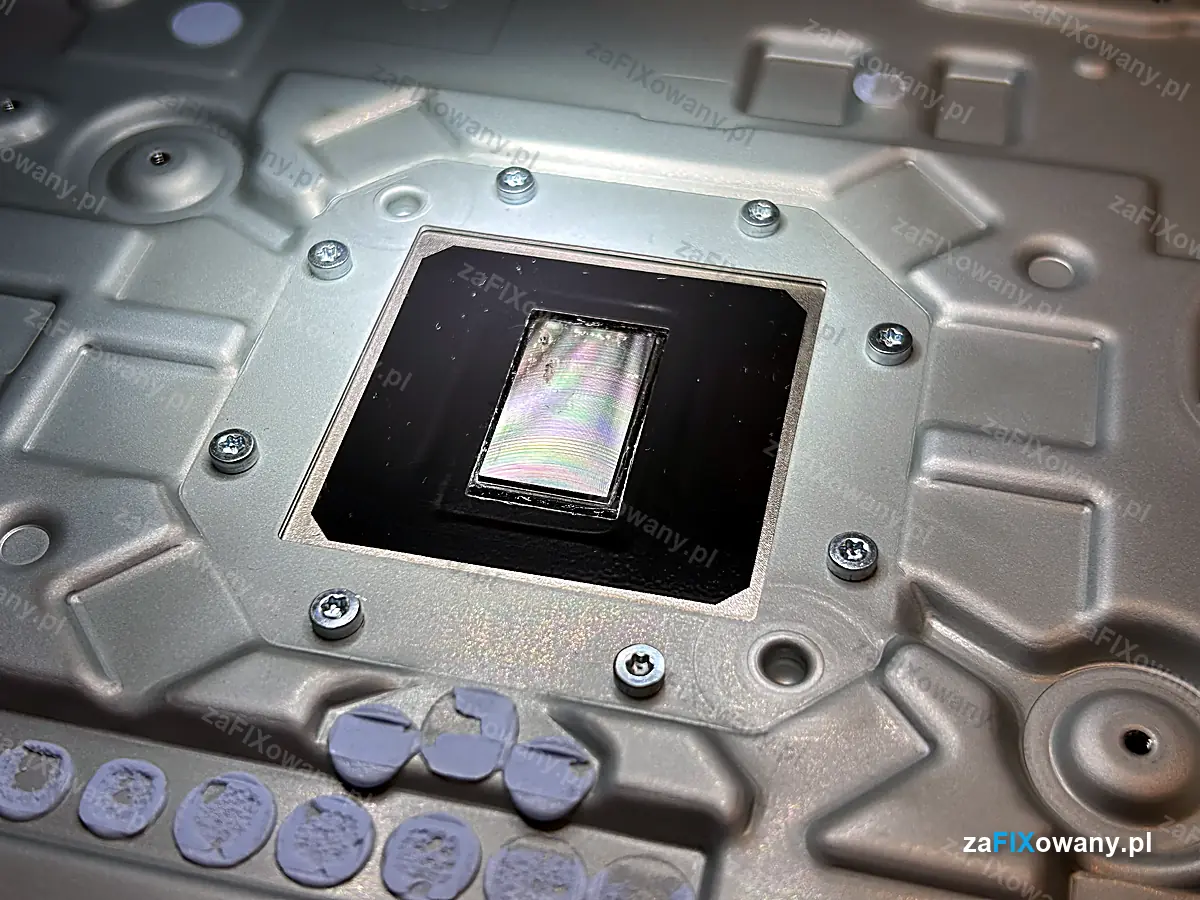

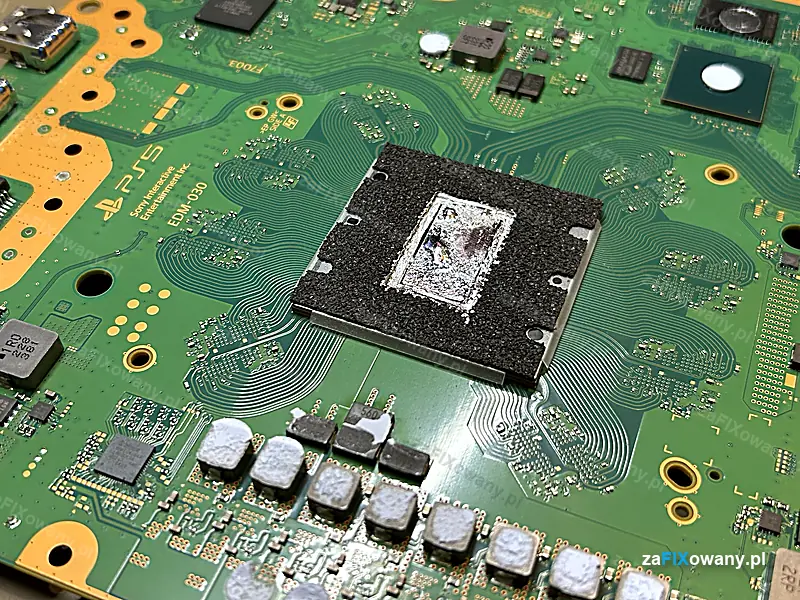

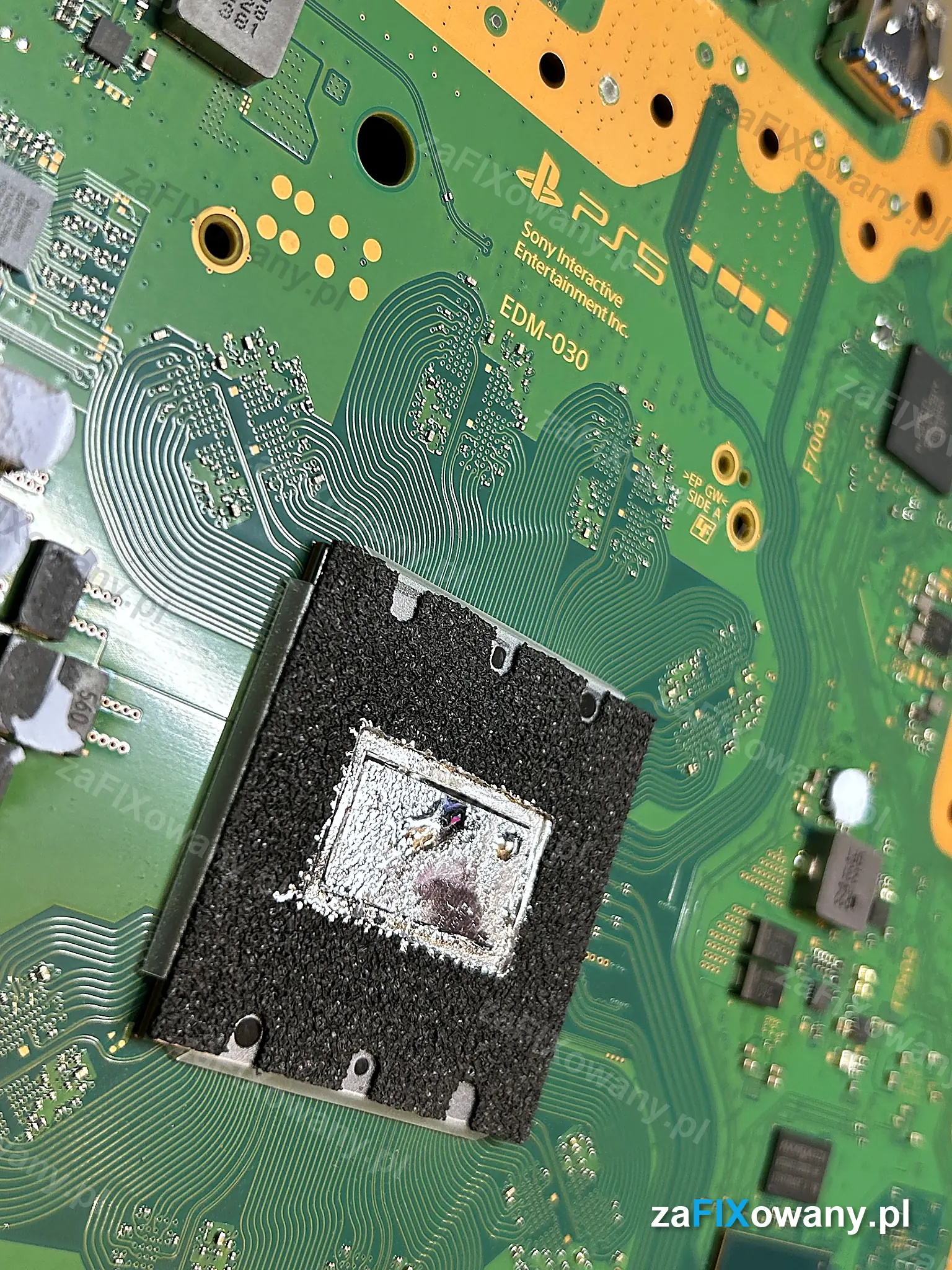

W PS5 między procesorem a radiatorem fabrycznie jest ciekły metal, a nie zwykła pasta. Po rozebraniu konsoli okazało się, że ciekły metal się przemieścił i odsłonił rdzeń procesora. Ciepło z rdzenia słabo przechodziło na radiator, konsola szybko się nagrzewała i w końcu włączało się zabezpieczenie, które ją wyłączało.

Tego nie widać z zewnątrz i nie pomoże na to odkurzanie konsoli. Trzeba ją rozebrać aż do procesora.

Na czym polegała naprawa

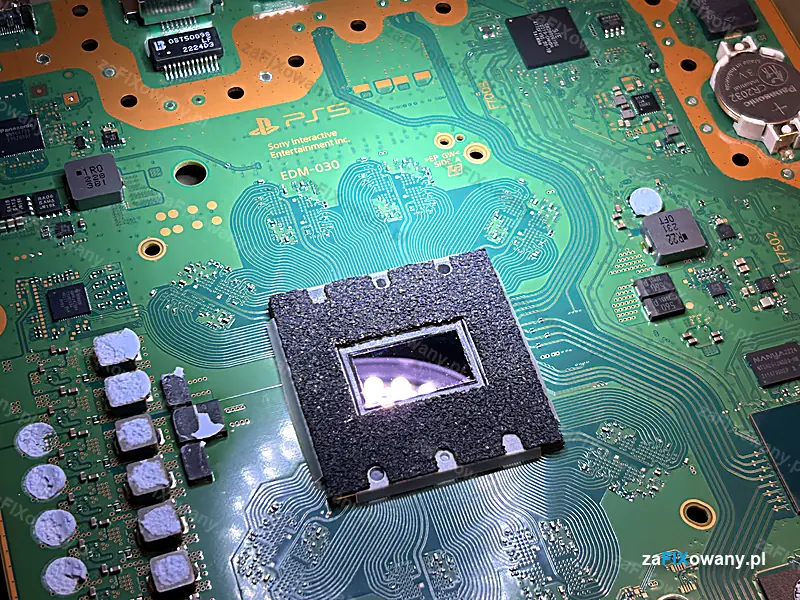

• zebranie starego ciekłego metalu z procesora i radiatora,
• nałożenie PTM 7950 zamiast ciekłego metalu,
• wymiana fabrycznych termopadów na K5-PRO na pamięciach VRAM, na układach, które mocno się grzeją, i na sekcji zasilania APU (czyli procesora konsoli),
• czyszczenie mechaniczne i chemiczne wnętrza obudowy.

Dlaczego PTM, a nie nowy ciekły metal? Po rozmowie z klientem wybraliśmy PTM 7950, bo konsola pracuje w pozycji pionowej. Przy ciekłym metalu w tej pozycji jest większe ryzyko, że znowu się przemieści, a wtedy konsola przegrzewa się i wyłącza.

Czym jest PTM 7950

PTM 7950 to materiał termoprzewodzący firmy Honeywell w formie cienkiego pada. Jest zmiennofazowy: w temperaturze pokojowej jest stały, a gdy procesor się nagrzeje (około 45°C), mięknie i wypełnia mikroskopijne nierówności między rdzeniem a radiatorem. Po wystygnięciu znowu twardnieje.

Co to daje w konsoli:

• nie spływa, nawet gdy konsola latami stoi pionowo,
• nie wysycha jak zwykła pasta termoprzewodząca,
• nie przewodzi prądu, więc w przeciwieństwie do ciekłego metalu nie grozi zwarciem, gdyby wydostał się poza rdzeń,
• ma bardzo dobre właściwości termiczne, dlatego sprawdza się w wymagającym sprzęcie, takim jak konsole do gier.

Termopady: K5-PRO na pamięciach i zasilaniu

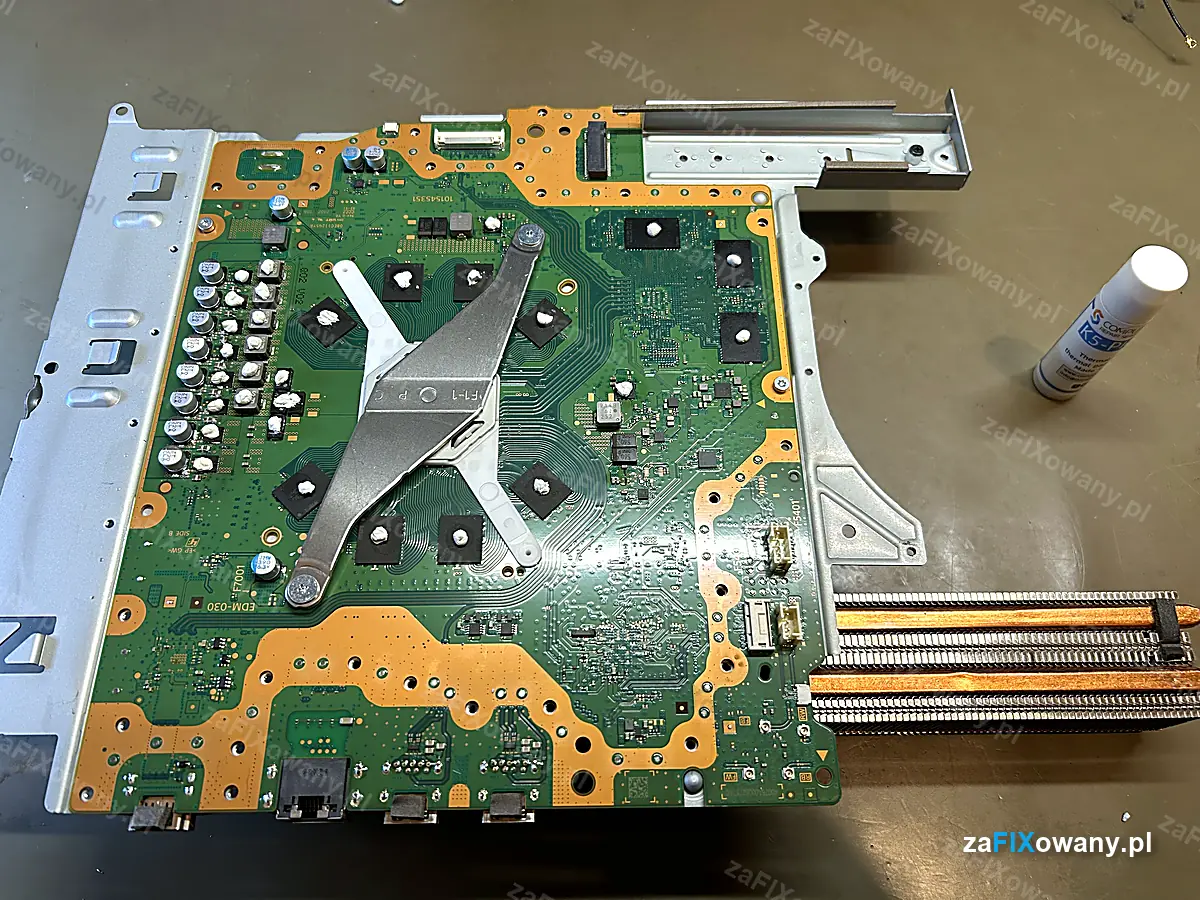

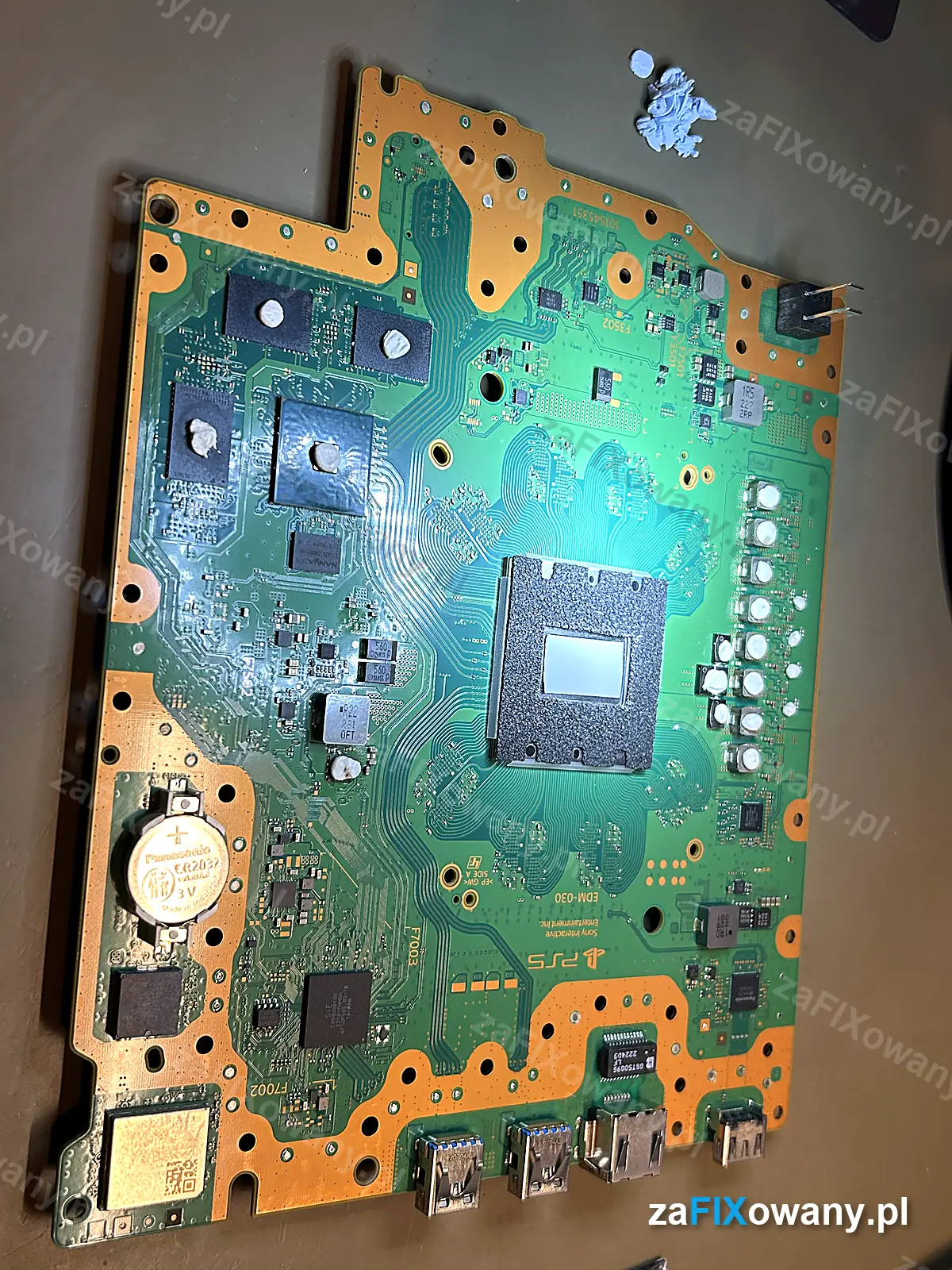

Procesor to nie jedyne miejsce, które w PS5 musi oddawać ciepło. Pamięci VRAM i układy, które mocno się grzeją, oddają je przez termopady na metalowe elementy obudowy. To samo dotyczy sekcji zasilania APU, czyli procesora konsoli. Fabryczne termopady wymieniliśmy na K5-PRO: gęstą masę termoprzewodzącą, którą nakłada się w miejsce padów i która sama dopasowuje się do szczeliny między układem a metalem. Na zdjęciach to te białe „kulki” na kościach pamięci.

O samej usłudze piszemy osobno: konserwacja i czyszczenie PlayStation.

Efekt

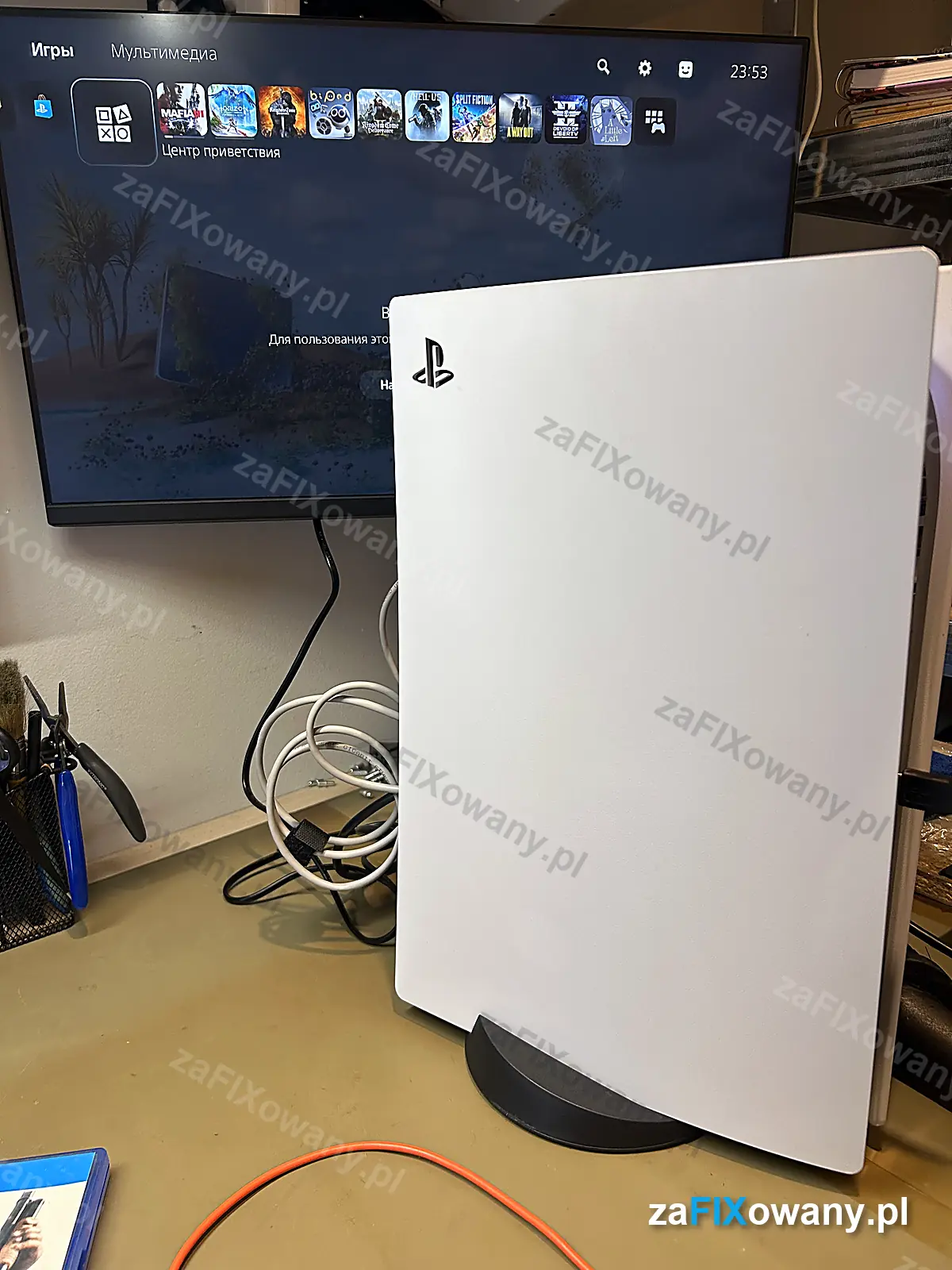

Temperatury są stabilne, a konsola nie wyłącza się już przy wymagających grach. PS5 wróciła do klienta następnego dnia, z PTM 7950 na procesorze, K5-PRO na pamięciach i zasilaniu oraz wyczyszczonym wnętrzem.

Zdjęcia z naprawy

Przed

Po
