MacBook Pro A2141 nie ładuje: zwarcie w porcie USB-C

Sprzęt: MacBook Pro A2141
Zgłoszony objaw: Brak reakcji na ładowanie z dowolnego portu.
Co się okazało: Wyrobiony port USB-C: ścieżki oderwały się i zwarły, a prąd z zasilacza uszkodził układ sterujący portami USB-C.
Ta naprawa zajęła: 2 dni robocze
Gwarancja: 6 miesięcy
Data naprawy: wrzesień 2025

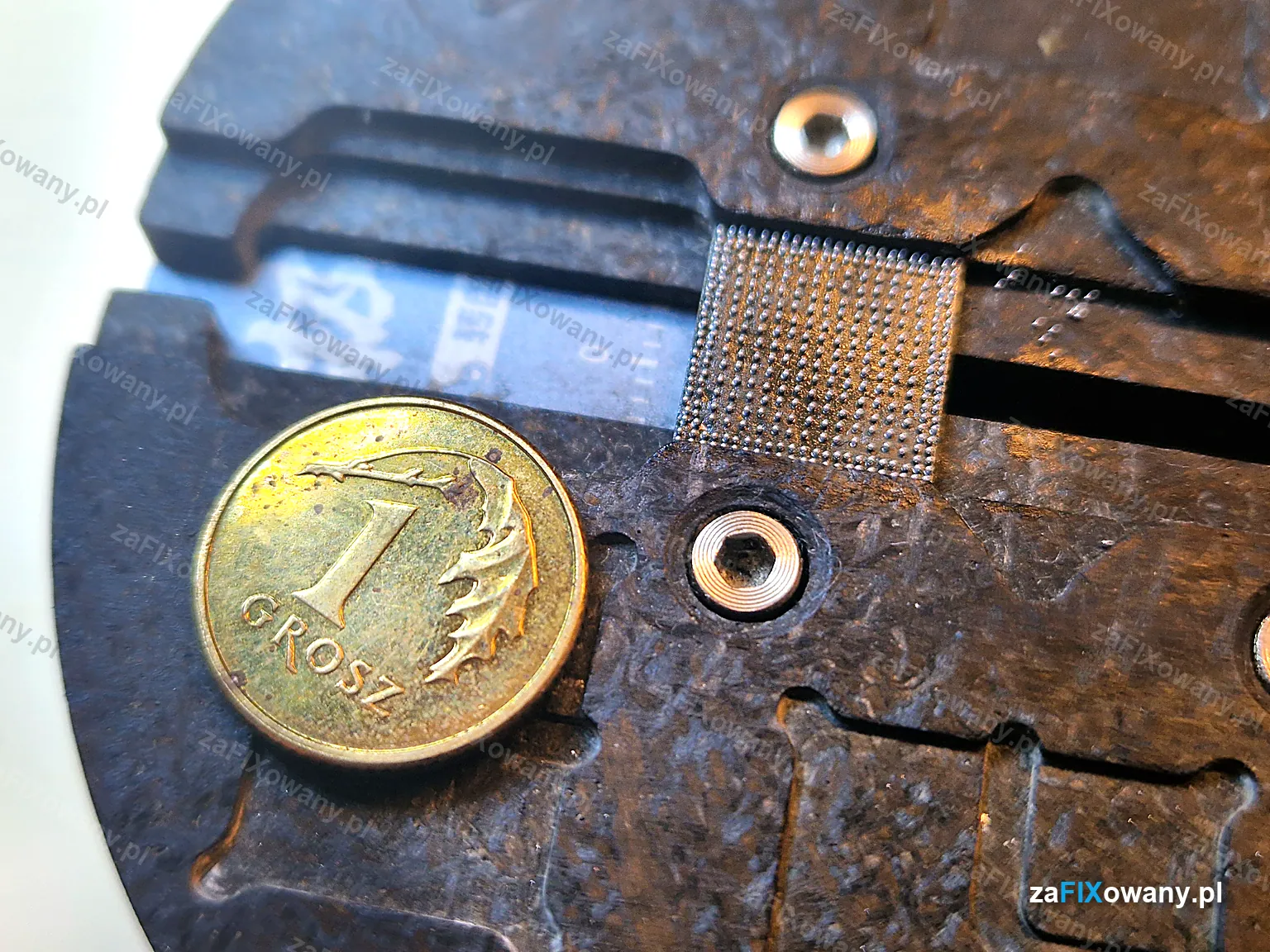

Układ Power IC z MacBooka Pro A2141 na szablonie do nakładania kulek lutowniczych, obok moneta 1 grosz dla skali — Układ na szablonie do nakładania nowych kulek lutowniczych, obok moneta 1 grosz dla skali

Z czym przyszedł klient

MacBook Pro A2141 trafił do nas, bo przestał reagować na ładowanie. Nie pomagało podłączenie zasilacza do żadnego z portów.

Co pokazała diagnostyka

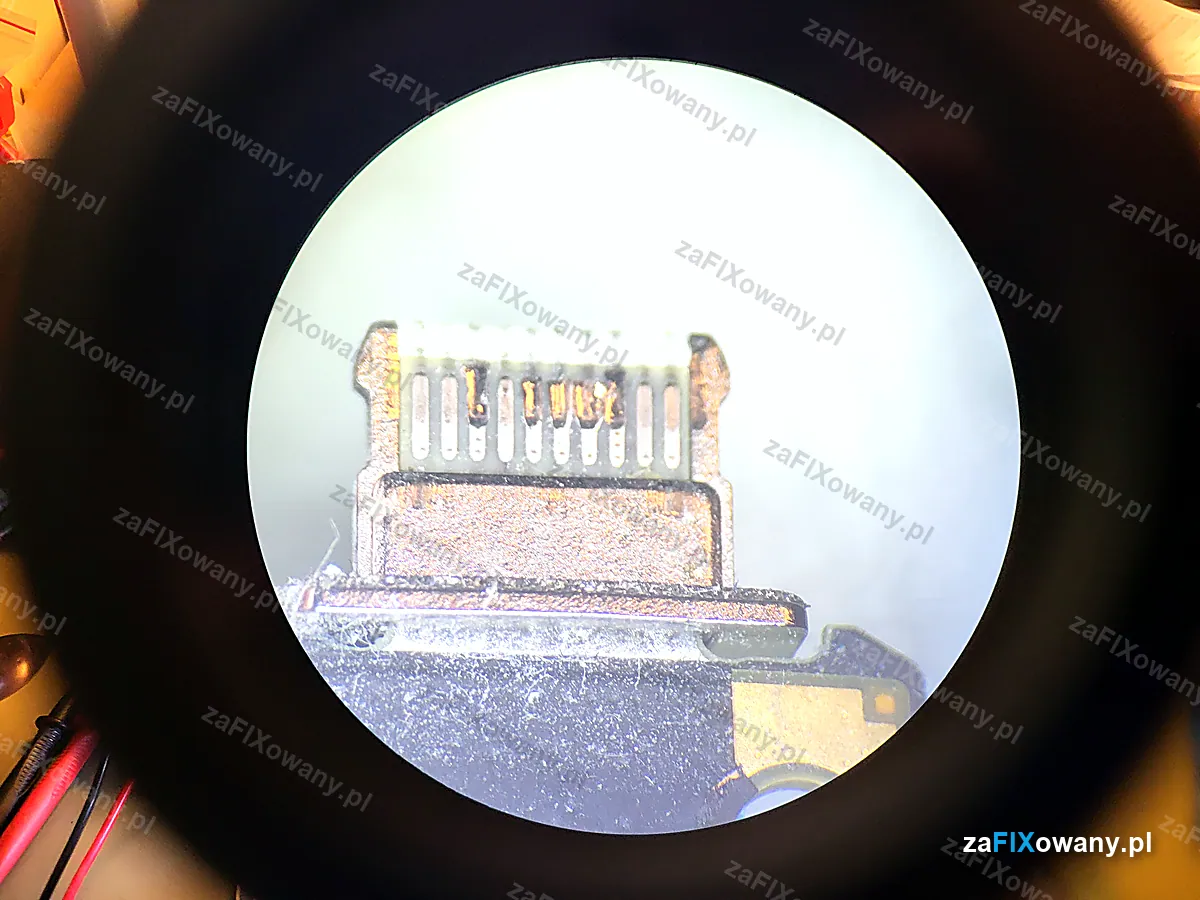

Przyczyną był wyeksploatowany port USB-C. Był tak zużyty, że ścieżki na porcie oderwały się od płytki drukowanej i zwarły się ze sobą.

Po podłączeniu zasilacza prąd popłynął na zwarte linie i przebił się na inne linie złącza USB-C. Uszkodził Power IC, czyli układ tuż za portem, który analizuje sygnały z USB-C i nimi steruje.

Na czym polegała naprawa

wymiana wyrobionego złącza ładowania USB-C,
wymiana uszkodzonego kontrolera USB-C (Power IC).

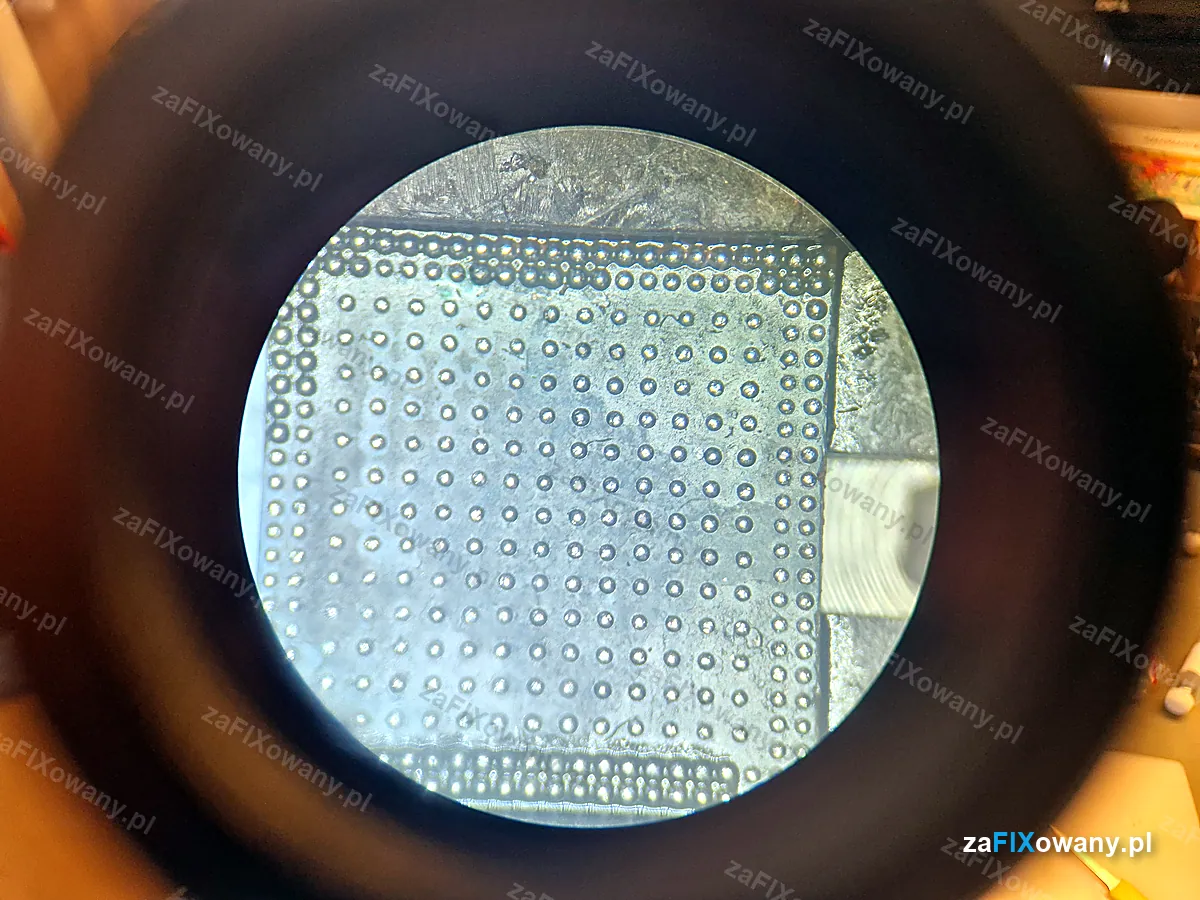

Power IC jest mały i lutowany w technologii BGA, czyli na kulkach lutowniczych pod spodem układu, co komplikuje naprawę. Przy wymianie takiego układu wymieniamy też kulki na nowe, z wysoką zawartością ołowiu. Stare często są utlenione, a to mogłoby prowadzić do problemów w trakcie gwarancji. Nowe spoiwo sprawia, że naprawa jest skuteczna i trwała. Więcej o takich naprawach piszemy w artykule o mikrolutowaniu i naprawie płyty głównej.

Efekt

Ładowanie działa, a porty znów obsługują wszystkie połączenia USB. Monitor działa poprawnie.

Rada od serwisu

Gdy czujesz, że port USB-C w Twoim MacBooku jest wyraźnie wyrobiony, albo musisz idealnie wcisnąć przewód, żeby ładowanie czy cokolwiek innego na tym porcie zadziałało, nie zwlekaj z serwisem. W mocno wyrobionym porcie ścieżki mają tendencję do odrywania się i zwierania sygnałów, a to w połączeniu z prądem z ładowarki potrafi uśmiercić płytę główną.
